HR 8376

type ST · family 1NP1 · 29.4 kV maximum anode voltage · 110° deflection · 3 windings · 280 g

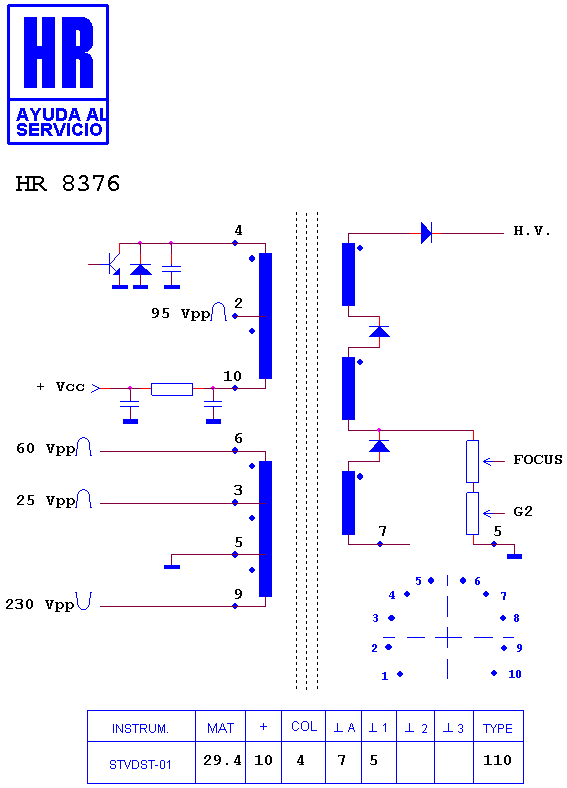

Schematic diagram for HR 8376
schematic

Manufacturer equivalents (13)

003311128 · 103869.80 · 103869.90 · 1192.0937 · 1192.0987 · 1362.3053 · 40331-21 · 40331-32 · 40332-12 · AFS 250 · M 12-98 · RO 171 · TR 171

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6556 · HR 8507 · HR 6681 · HR 6720 · HR 8770 · HR 7990 · HR 6704 · HR 6354 · HR 6272 · HR 6532 · HR 6273 · HR 7965

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (3)

CURTIS MATHES 21 MP 2 VT · CURTIS MATHES CE 03 C · IMPERIAL CHASIS F 130
