HR 8130

type ST · family 1VCP · 27 kV maximum anode voltage · 90° deflection · 3 windings · 408 g

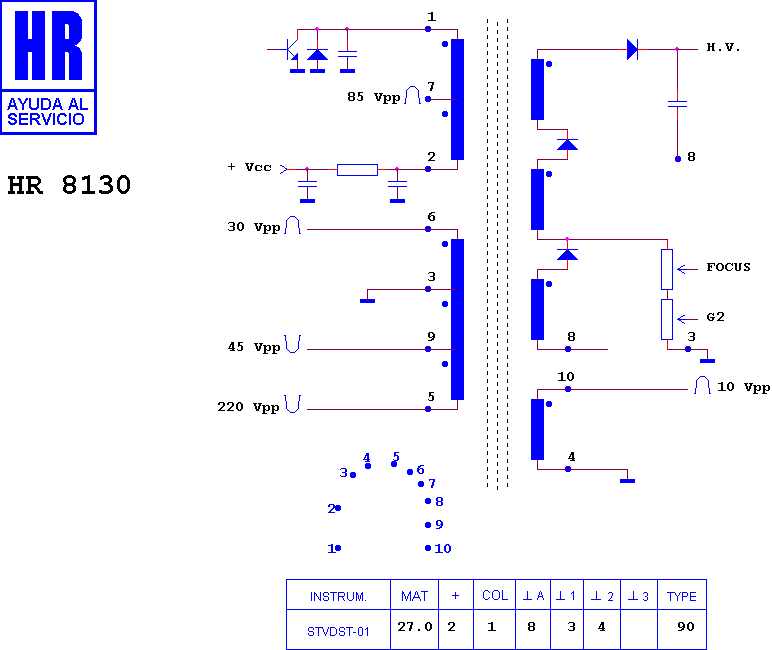

Schematic diagram for HR 8130
schematic

Manufacturer equivalents (1)

TLF 15609 F

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8145 · HR 8813 · HR 8804 · HR 7453 · HR 8359 · HR 7815 · HR 8222 · HR 7824 · HR 6554 · HR 6556 · HR 8097 · HR 8953

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (5)

PANASONIC - MATSUSHITA CHASIS Z 3 · PANASONIC - MATSUSHITA TC 1485 · PANASONIC - MATSUSHITA TC 1785 · PANASONIC - MATSUSHITA TC 1785 UR · PANASONIC - MATSUSHITA TC 2185
