HR 8097

type ST · family 1XP1 · 18.5 kV maximum anode voltage · 90° deflection · 3 windings · 290 g

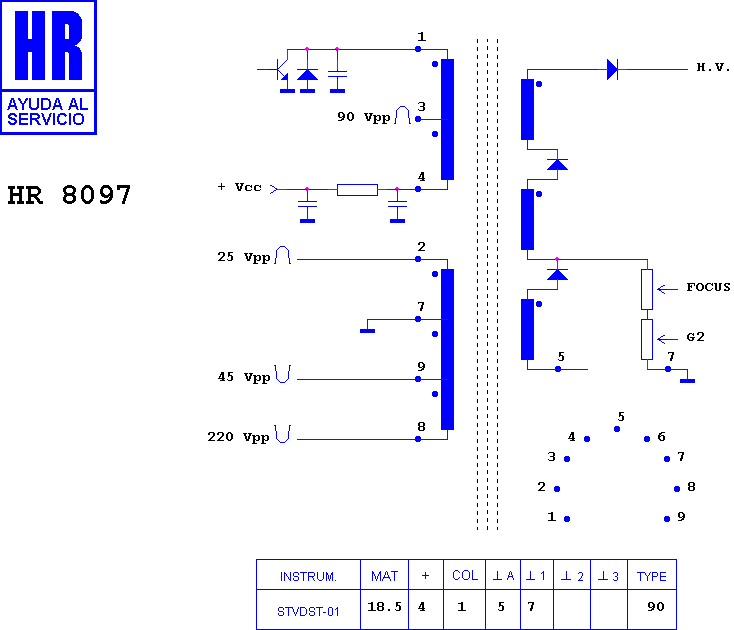

Schematic diagram for HR 8097
schematic

Manufacturer equivalents (4)

FAT30276 · KT 11.003 · TLF 14731 F1A · TVC/127

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8108 · HR 8359 · HR 8130 · HR 7554 · HR 8813 · HR 6556 · HR 7967 · HR 7599 · HR 7286 · HR 8026 · HR 7495 · HR 7386

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (8)

PANASONIC - MATSUSHITA TC 14 C 1 · PANASONIC - MATSUSHITA TC 14 C 1 D · PANASONIC - MATSUSHITA TC 14 C 1 U · PANASONIC - MATSUSHITA TC 14 D 1 · PANASONIC - MATSUSHITA TC 15 D 1 U · PANASONIC - MATSUSHITA TC 16 C 1 · PANASONIC - MATSUSHITA TC 16 D 1 · PANASONIC - MATSUSHITA TC 16 D 1 U
