HR 8108

type ST · family 1VP · 21.4 kV maximum anode voltage · 90° deflection · 4 windings · 370 g

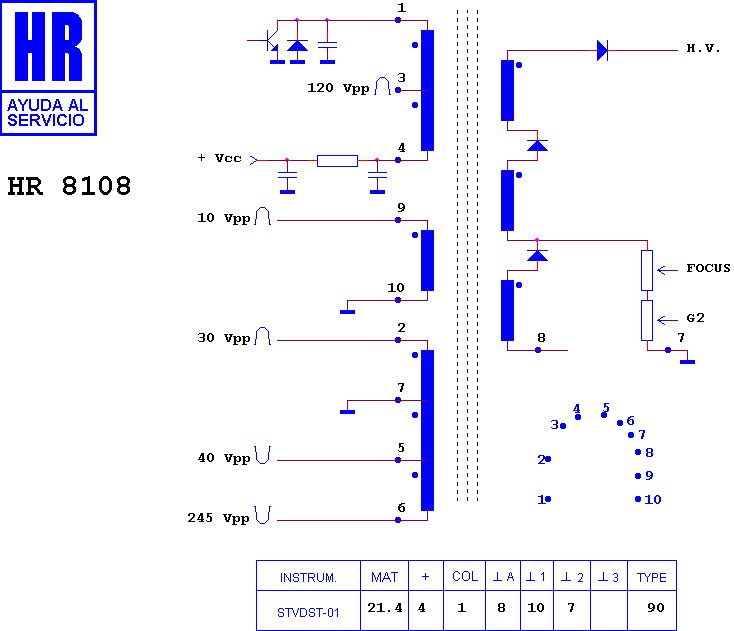

Schematic diagram for HR 8108
schematic

Manufacturer equivalents (5)

FAT30671 · KT 11.000 · TLF 15531 F · TLF 15531 FA · TVC/125

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8097 · HR 8188 · HR 8451 · HR 8359 · HR 8691 · HR 8026 · HR 7386 · HR 7442 · HR 7489 · HR 7741 · HR 8953 · HR 7137

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (7)

NATIONAL TC 20 A 2 · NATIONAL TC 20 C 2 · NATIONAL TC 20 D 2 · PANASONIC - MATSUSHITA TC 20 A 2 · PANASONIC - MATSUSHITA TC 20 AZ · PANASONIC - MATSUSHITA TC 20 C 2 · PANASONIC - MATSUSHITA TC 20 D 2
