HR 8565

type ST · family 1VP · 22.7 kV maximum anode voltage · 90° deflection · 3 windings · 410 g

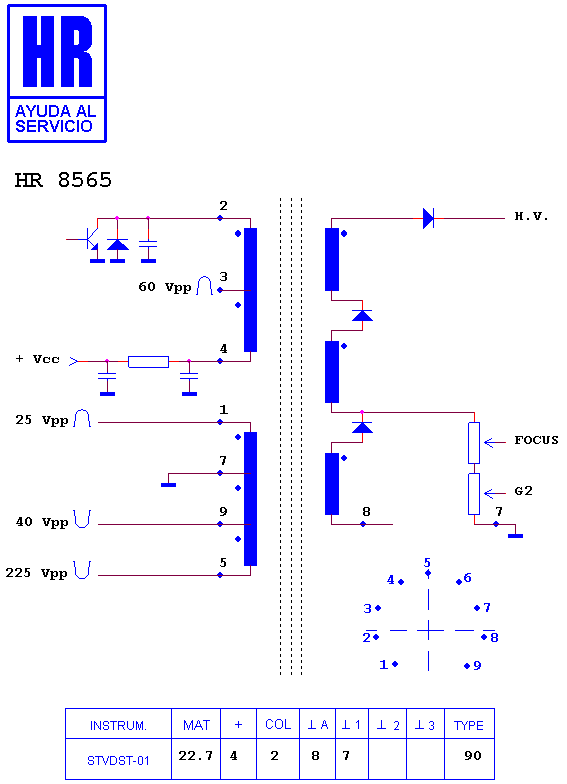

Schematic diagram for HR 8565
schematic

Manufacturer equivalents (4)

FAT30591 · KT 11.004 · TLF 14534 F2 · TVC/124

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7815 · HR 8145 · HR 7543 · HR 6501 · HR 6470

Fitted to (13)

NATIONAL TC 144 M · NATIONAL TC 145 M · NATIONAL TC 146 M · NATIONAL TC 163 M · NATIONAL TC 164 M · NATIONAL TC 165 M · PANASONIC - MATSUSHITA TC 144 M · PANASONIC - MATSUSHITA TC 145 M · PANASONIC - MATSUSHITA TC 146 M · PANASONIC - MATSUSHITA TC 154 M · PANASONIC - MATSUSHITA TC 163 M · PANASONIC - MATSUSHITA TC 164 M · PANASONIC - MATSUSHITA TC 165 M

Search this part in the full database
