HR 6702

51.1 kV maximum anode voltage · 110° deflection · 4 windings · 380 g

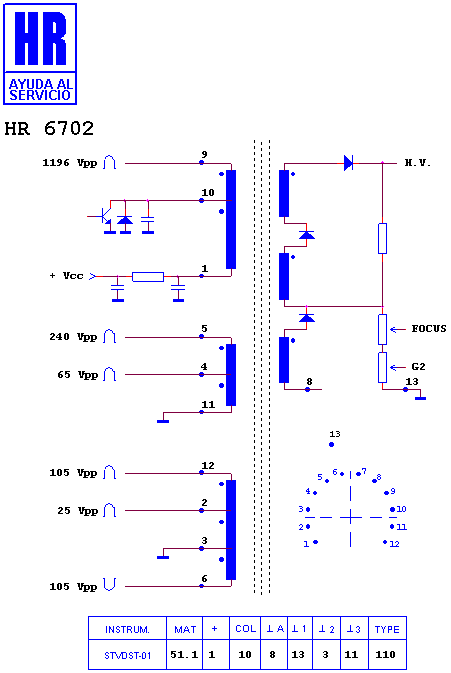

Schematic diagram for HR 6702
schematic (archived)

Manufacturer equivalents (13)

0100409 · 0100410 · 0103536 · 100409 · 100410 · 103536 · 104586.70 · 104586.H0 · 104586H0-P1 · 1182.1527 · 1182.1527A · 40333-22 · HR 6702

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80074 · HR 8862 · HR 80125 · HR 7856 · HR 8684 · HR 8702 · HR 8866 · HR 6555 · HR 80052 · HR 8282 · HR 6057 · HR 6157

Fitted to (80)

M ELECTRONIC 70 224 · M ELECTRONIC 70 224 · M ELECTRONIC 75 265 · M ELECTRONIC CHASIS DTV 100 · M ELECTRONIC DTV 100 · M ELECTRONIC EDITION 28 · M ELECTRONIC EXCELLENT 28 · M ELECTRONIC EXCELLENT 28 · M ELECTRONIC MTS 28 F 111 · PALLADIUM 70 224 · PALLADIUM 70 224 · PALLADIUM 70 224 · PALLADIUM 70 224 · PALLADIUM 70 224 P · PALLADIUM 70 224/9 · PALLADIUM 70 227 P · PALLADIUM 70 435 P · PALLADIUM 70 435 P/DPS · PALLADIUM 75 265 · PALLADIUM 765/171 · PALLADIUM CHASIS DTV 100 · PALLADIUM EDITION 28 · PALLADIUM EXCELLENT 28 · PALLADIUM EXCELLENT 28 · PALLADIUM EXCELLENT 28 TV 100 · PALLADIUM PALLADIUM · PALLADIUM TV 100 · PALLADIUM TV 100 · PALLADIUM TV 100 · PALLADIUM TV 100 · PALLADIUM TV 100 · PALLADIUM TV 100 · SCHNEIDER 20 252 87 · SCHNEIDER 20252587 · SCHNEIDER 70 224 · SCHNEIDER 70 224 · SCHNEIDER 70 224 · SCHNEIDER 70 224 · SCHNEIDER 70 224/E · SCHNEIDER 70 224/P · SCHNEIDER 70 224/P · SCHNEIDER 70 224/P · SCHNEIDER 70 237 · SCHNEIDER 70 237 · SCHNEIDER 70 237 · SCHNEIDER 70 237 DPS · SCHNEIDER 70 237 P · SCHNEIDER 70 237 P/DPS · SCHNEIDER 75 265 · SCHNEIDER 80 525 · SCHNEIDER 80 525/P · SCHNEIDER CHASIS DTV 100 · SCHNEIDER CHASIS TV 100 · SCHNEIDER CHASIS TV 100 · SCHNEIDER DTV 100 · SCHNEIDER DTV 100 · SCHNEIDER DTV 100 · SCHNEIDER DTV 100 · SCHNEIDER DTV 100 · SCHNEIDER EDITION 28 · SCHNEIDER EXCELLENT 100 · SCHNEIDER EXCELLENT 100 DTV 100 · SCHNEIDER EXCELLENT 28 · SCHNEIDER EXCELLENT 28 · SCHNEIDER EXCELLENT 28 · SCHNEIDER EXCELLENT 28 TV 100 · SCHNEIDER HERO 100 · SCHNEIDER MTS 28 F 111 · SCHNEIDER STV 1098 · SCHNEIDER STV 1705 OR · SCHNEIDER TV 100 · SCHNEIDER TV 100 · SCHNEIDER TV 100 · SCHNEIDER TV 100 · SCHNEIDER TV 100 · SCHNEIDER TV 100-70 · SCHNEIDER TYP 100.70 · UNIVERSUM 70 224 · UNIVERSUM CHASIS DTV 100 · UNIVERSUM EXCELLENT 28
