HR 8684

type ST · family 1YS · 51.1 kV maximum anode voltage · 110° deflection · 3 windings · 382 g

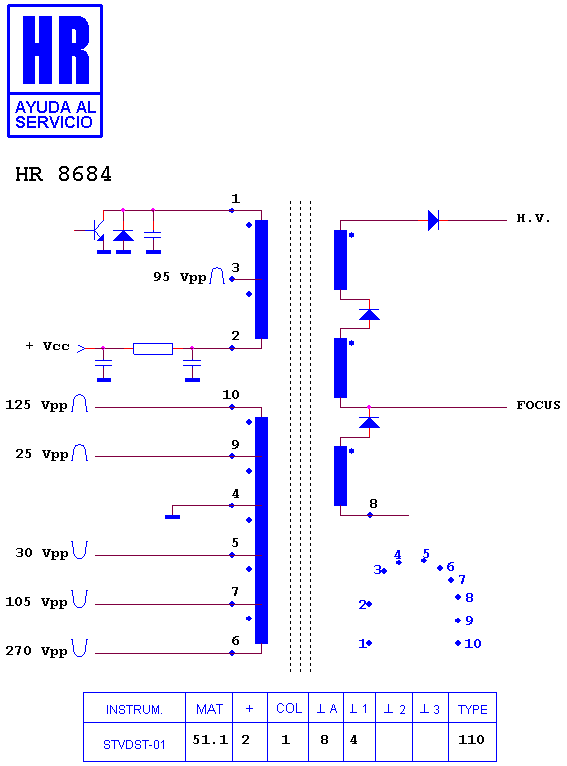

Schematic diagram for HR 8684
schematic (archived)

Manufacturer equivalents (12)

1302.6603 · 1302.6603 A · 23236497 · 23236508 · 23236522 · 23236552 · HR 8684 · PPE0069 · TFB 3078 AD · TFB 3078 BD · TFB 3078 ZD · TFB 307820

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80125 · HR 8320 · HR 6662 · HR 6619 · HR 8702 · HR 8866 · HR 6702 · HR 8862 · HR 7394 · HR 7385 · HR 8838 · HR 80057

Notes

COD-019 THE ORIGINAL SILICONE BUSHING AND CONECTOR MUST BE ADAPTED TO THE HR TRANSFORMER FOCUS CABLE.

Fitted to (24)

TOSHIBA 3798 DG · TOSHIBA 40 PW 03 B · TOSHIBA 40 PW 03 G · TOSHIBA 40 PW 8 DB · TOSHIBA 40 PW 8 DG · TOSHIBA 43 PJ 93 B · TOSHIBA 43 PJ 93 G · TOSHIBA 48 PJ 6 DB · TOSHIBA 48 PJ 6 DG · TOSHIBA 48/55 PJ 6 DG · TOSHIBA 50 PJ 98 B · TOSHIBA 50 PJ 98 C · TOSHIBA 55 PJ 6 DB · TOSHIBA 55 PJ 6 DG · TOSHIBA 61 PJ 98 B · TOSHIBA 61 PJ 98 G · TOSHIBA RETROPROJECTOR · TOSHIBA TP 48 E 50 · TOSHIBA TP 48 E 60 · TOSHIBA TP 50 G 60 · TOSHIBA TP 50 H 60 · TOSHIBA TP 55 G 60 · TOSHIBA TP 55 G 65 · TOSHIBA TP 61 G 60
