HR 6509

type ST · family 1BS2 · 25.5 kV maximum anode voltage · 110° deflection · 3 windings · 362 g

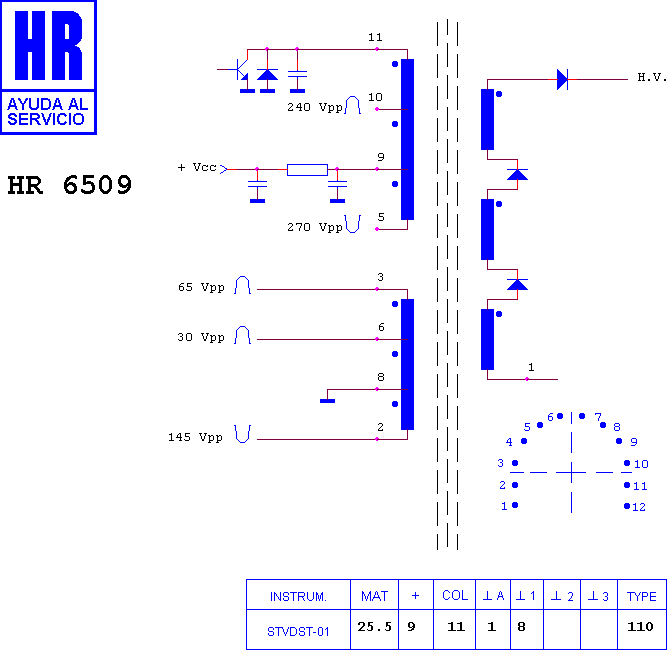

Schematic diagram for HR 6509
schematic

Manufacturer equivalents (15)

003160006 · 29201.029.08 · 29201.029.0800 · 29221.029.08 · 29221.029.0800 · 75 8485 · 75 8503 · 8 669 485 052 · FAT30326 · HR 6509 · KN30326 · M29201.029.08 · M29221.029.08 · RO738 · TR738

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6587 · HR 8183 · HR 80286 · HR 6671 · HR 7516 · HR 6649 · HR 80050 · HR 8943 · HR 6161 · HR 80141 · HR 7619 · HR 7713

Fitted to (33)

BLAUPUNKT CHASIS FM 540.60 · BLAUPUNKT CHASIS FM 560.60 · GRUNDIG 82-7095 TOP · GRUNDIG 82-775 TOP · GRUNDIG 82-775 TOP EURO · GRUNDIG 82-775/9 PIPTOP · GRUNDIG 82-775/9 TOP · GRUNDIG 82-795 TOP · GRUNDIG 82-795/9 PIPTOP · GRUNDIG CHASIS CUC 7861 · GRUNDIG CHASIS CUC 7880 · GRUNDIG CHASIS CUC 7890 · GRUNDIG M 82-7095 TOP · GRUNDIG M 82-775 TOP · GRUNDIG M 82-775/9 PIP TOP · GRUNDIG M 82-775/9 TOP · GRUNDIG M 82-795 TOP · GRUNDIG M 82-795/9 PIP TOP · GRUNDIG MONOLITH M · GRUNDIG ST 82-775 TOP · GRUNDIG ST 82-775 TOP EURO · GRUNDIG ST 82-775/9 PIP TOP · GRUNDIG ST 82-775/9 TOP · GRUNDIG SUPER COLOR M · GRUNDIG SUPER COLOR ST · MINERVA CHASIS CUC 7880 · MINERVA CHASIS CUC 7890 · SIEMENS CHASIS CS 9201 · SIEMENS CHASIS CS 9202 · SIEMENS FS 239 · SIEMENS FS 239 V 6 · SIEMENS FS 247 · SIEMENS FS 247 V 6
