HR 8183

type ST · family 1YP · 33 kV maximum anode voltage · 110° deflection · 3 windings · 410 g

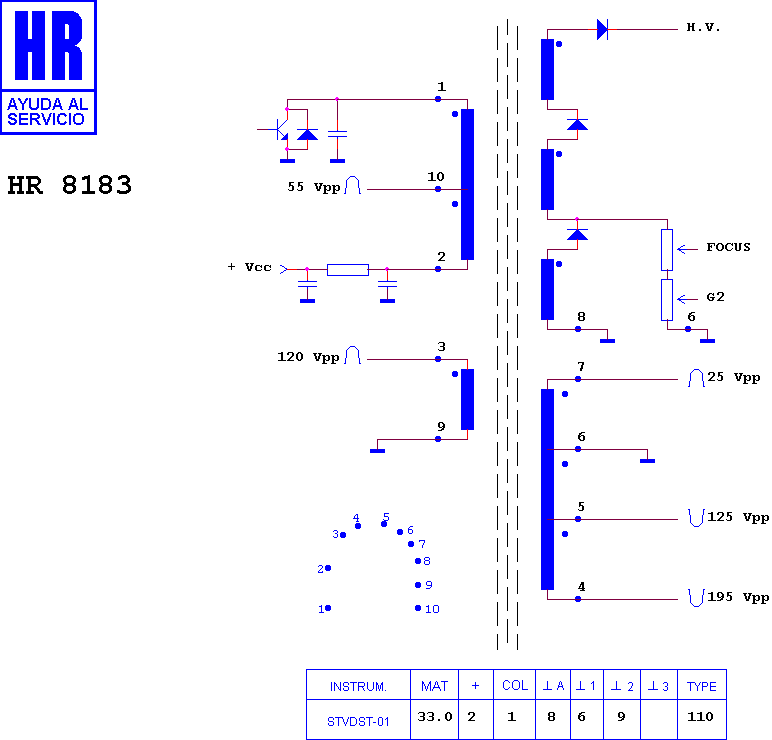

Schematic diagram for HR 8183
schematic

Manufacturer equivalents (6)

101-228002-01 · 101-228002-06 · HR 8183 · JF 0101-0701 · JF0101-0701A · TLF 70239

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80113 · HR 80286 · HR 8965 · HR 7619 · HR 7740 · HR 8943 · HR 80053 · HR 6509 · HR 6649 · HR 7359 · HR 6225 · HR 7516

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (5)

AKAI CT 2568 AT · AKAI CT 2867 · AKAI CT 2867 AT · AKAI CT 2868 AT · ONWA K 9328
