HR 7359

type ST · family 1AP2 · 28.5 kV maximum anode voltage · 110° deflection · 4 windings · 298 g

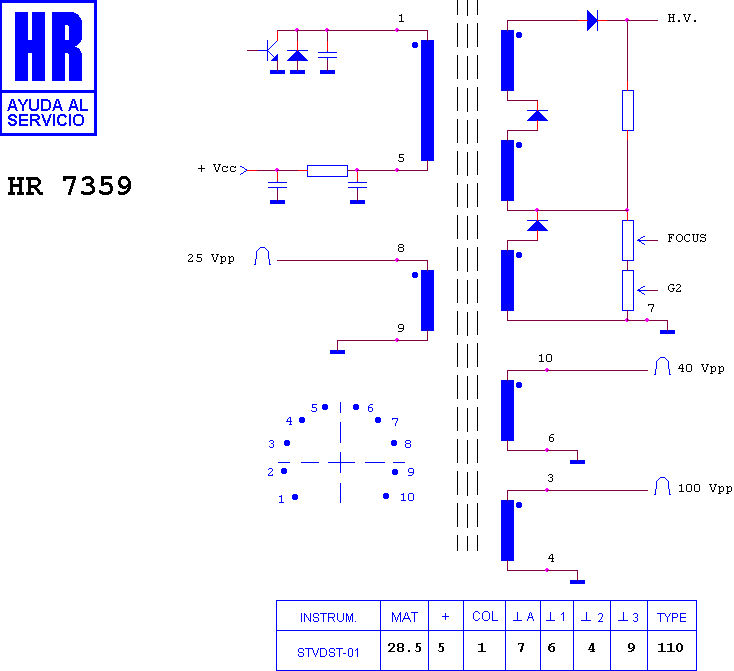

Schematic diagram for HR 7359
schematic

Manufacturer equivalents (7)

00 H 07018300 · 45158862 · 473099.00 · 473099.01 · 473099.02 · 473099.03 · FAT30717

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80053 · HR 8286 · HR 80113 · HR 8183 · HR 7980 · HR 6225 · HR 6491 · HR 8310

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (2)

OCEANIC 7015 C · OCEANIC 710 C 7015 C

Search this part in the full database
