HR 7980

type ST · family 1YP · 40.5 kV maximum anode voltage · 110° deflection · 4 windings · 410 g

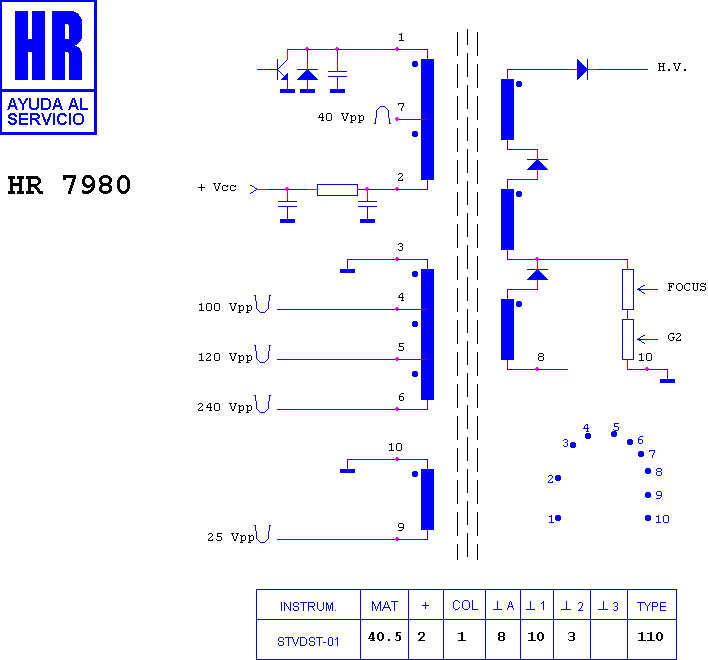

Schematic diagram for HR 7980
schematic

Manufacturer equivalents (15)

140 10495 · 2422 531 02149 · 4822 140 10495 · 4822 140 10548 · 531 02140 · 531 02141 · 531 02142 · 531 02143 · 531 02144 · 531 02145 · 531 02146 · 531 02147 · 531 02148 · 531 02149 · BW 00422

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80113 · HR 7713 · HR 7624 · HR 6491 · HR 7431 · HR 7516 · HR 7359 · HR 6166

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (15)

PHILIPS 29 GX 1892/54 R · PHILIPS 29 GX 1893 · PHILIPS 29 GX 1893/57 R · PHILIPS 29 GX 1893/73 R · PHILIPS 29 GX 1895/78 R · PHILIPS 29 GX 1896 · PHILIPS 29 GX 1896/56 H · PHILIPS 29 GX 1896/56 R · PHILIPS 29 GX 1896/58 H · PHILIPS 29 GX 1896/73 R · PHILIPS 29 GX 1896/93 R · PHILIPS 29 GX 1896/93 S · PHILIPS 29 GX 1896/94 R · PHILIPS 29 GX 1995/39 B · PHILIPS CHASIS ANUBIS S BB

Search this part in the full database
