HR 8925

23.9 kV maximum anode voltage · 90° deflection · 3 windings · 256 g

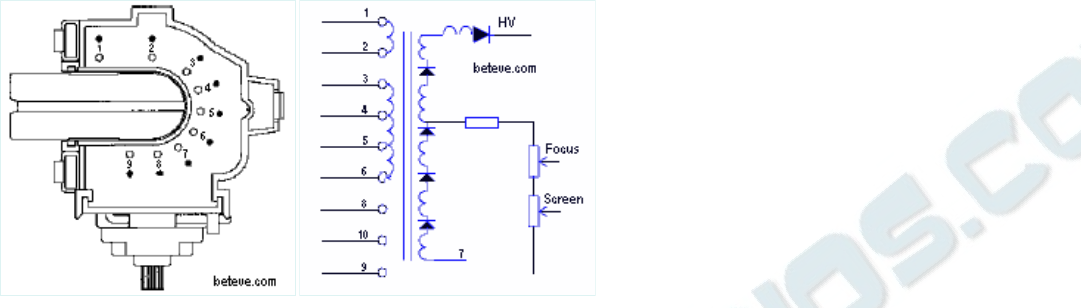

Schematic diagram for HR 8925
schematic (archived)

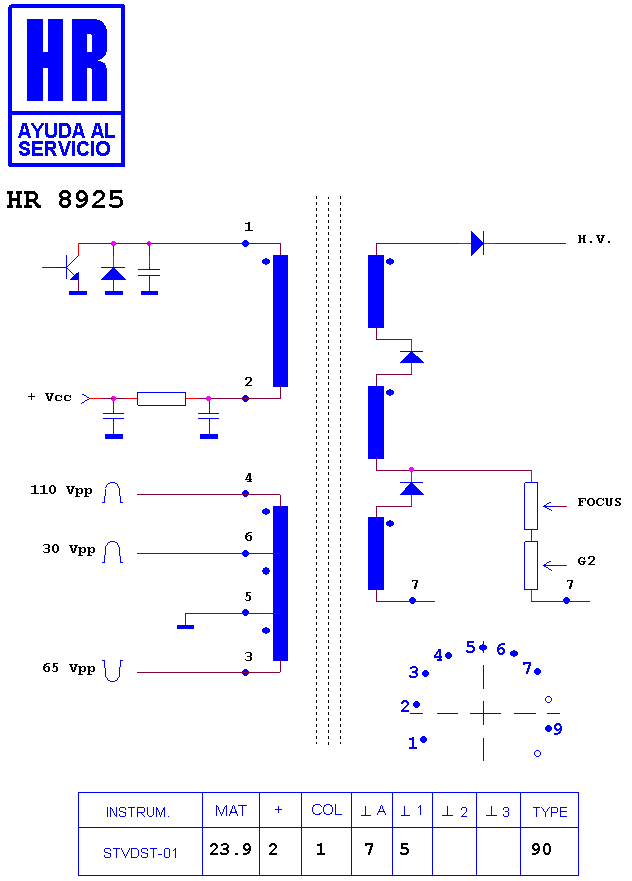

Schematic diagram for HR 8925
pin-out diagram

Manufacturer equivalents (16)

553119212 · A-T940 · A-T9XX0020D-R · A-T9XX0040B-R · BSC24-01N4013P · BSC24-09G · BSC25-0405S · BSC25-4802 · BSC25-4803 · BSC25-5307 · BSC25N0302B · BSC25N0802B · BSC25N1504 · JF0501-19212 · PET22-43 · T9XX0040B-R

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7867 · HR 7869 · HR 7419 · HR 7627 · HR 8907 · HR 7256 · HR 7527 · HR 7549 · HR 7562 · HR 8033 · HR 6350

Fitted to (33)

ATD 14 P 16 AU · BLUE SKY BS 2165 TE · DECCA COLOUR D 14 RKG 7 LS · HSN 14 P 16 AU · HSN TC 1828 D · HSN TC 2195 · HSN TC 2198 L · HSN TC 2199 · KBR SD 21 D 1 · KBR SD 21 D 4 · NORDMENDE 2.100 SE · NORDMENDE CHASIS TV 2 KS · NORDMENDE NMF · NORDMENDE NMF 2100 SE · PROVISION CHASIS TV 2 KP 21 · PROVISION L 2163 LF STEREO · PROVISION L 2163 RF STEREO · RCR CTV 2117 · RECOR CHASIS PAEX 0060 · SEI-SINUDYNE 2182 · SERIE DORADA SD 21 D 1 · SERIE DORADA SD 21 D 4 · SHIVAKI 1585 · SHIVAKI STV 1585 · SHOW STV 355 · SINUDYNE 2182 · SINUDYNE 2182 A · SIX CTV 2163 · STH SE 2163 TE · STH TV 2 RF · STH TV 3 RF · XNT CHASIS PAEX 0060 · XNT CT 2180 PF

Search this part in the full database
