HR 7256

type ST · family 1RP · 23.9 kV maximum anode voltage · 90° deflection · 4 windings · 388 g

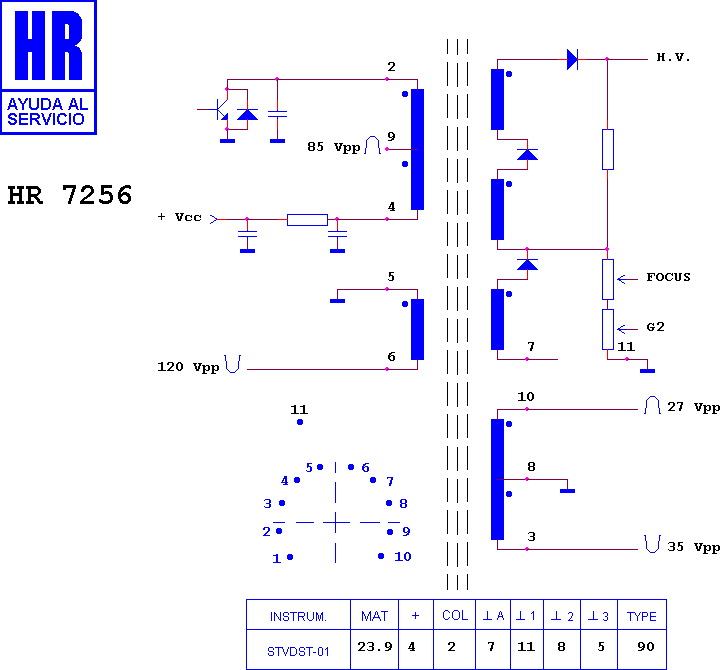

Schematic diagram for HR 7256
schematic

Manufacturer equivalents (12)

AFS 300 · CTRNF2038BMV0 · CTRNF2038BMVO · F 2032 BM · F 2038 BM · F36N.3024 A · FAT30765 · HR 7256 · NF 2038 BM · RTRNF2032BMZZ · RTRNF2038BMVO · RTRNF2038BMZZ

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8033 · HR 7718 · HR 8925 · HR 8489 · HR 80317 · HR 7552 · HR 8934 · HR 7562 · HR 6673 · HR 6350 · HR 8490 · HR 8036

Fitted to (9)

SHARP 51 AT 15 H · SHARP 51 AT 15 IR · SHARP 51 AT 15 S · SHARP 54 AM 12 FP · SHARP 54 AM 12 SC · SHARP 54 AT 15 S · SHARP 54 DM 12 FP · SHARP 54 DM 12 S · SHARP CHASIS 5 BS-A
