HR 8489

24.8 kV maximum anode voltage · 90° deflection · 3 windings · 296 g

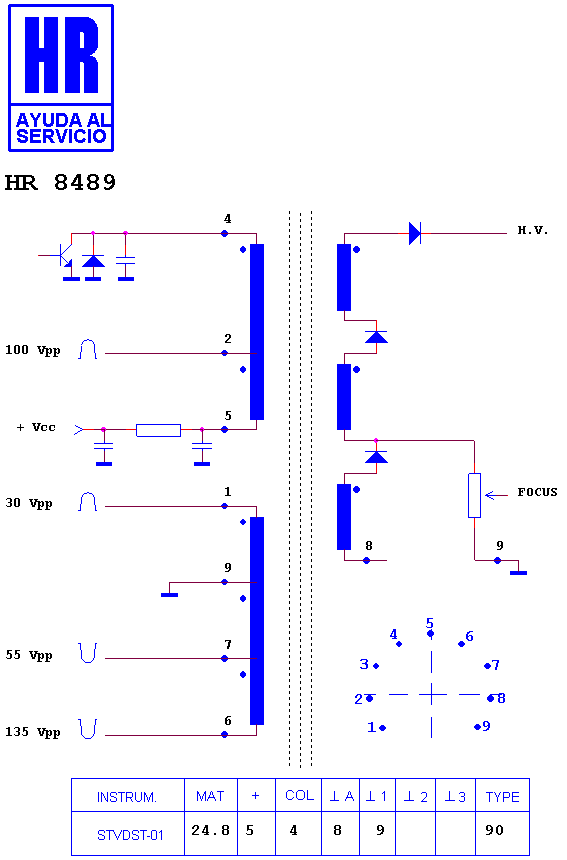

Schematic diagram for HR 8489
schematic (archived)

Manufacturer equivalents (13)

BSC0101SF · BSC22-05072 · BSC23-01 · BSC23-01P · BSC23-05129 · BSC35-01 · BSC3501A · BSC3501A-1T · BSC4603 · BSC4604A · TLF14610B · TLF14610B1 · TLF14610F

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8490 · HR 80317 · HR 7872 · HR 6673 · HR 7718 · HR 8550 · HR 6328 · HR 8711 · HR 8033 · HR 7256 · HR 8460

Fitted to (172)

BEIJING 837 · BEIJING 837-1 · BEIJING 837-1 PS · BEIJING TVP 837 · CHH CJ 37 A · CHH TC 684 · CHUN FENG 7695 PCS · CHUN FENG C 47-2 · COC T 7721 A · COC T 7751 B · CONDOR CA 107 · CONDOR CA 157 · CONTEC T 7751 B · CXI FS 5601 · FGZ 3620 · HAIYAN 7695 VGXR · HAIYAN CS 47-1 AV · HAIYAN CS 47-2 AV · HAIYAN CS 51 E 6 R · HLE K 3701 · HLE K 3716 · HUANYU 7695 VPNM · HUAYI T 7701 B · JAH C 471 A · JING GE C 47 Q · JING GE C 47-1 · JING GE C 47-2 · JING GE C 47-3 · JING GE C 47-4 · JING GE C 51-1 · JINXING C 4718 · JINXING C 4918 · JVC 7696 · KANGLI T 7701 · KANGLI T 7711 C · KANGLI TE 7701 B · KONKA G 1812 HD · KONKA K 3701 · KONKA KK 3701 · KONKA KK 3814 · KONKA KK 3818 · KONKA KK 7701 · KONKA KKT 7731 · KONKA KKT 818 · KONKA KKT 820 · KONKA KKT 918 · KONKA KKT 920 A · KONKA KKT 920 B · KONKA KKT 920 C · KONKA T 7701 · KONKA T 7751 · KUNLUN C 372 · KUNLUN S 372 · KUNLUN TC 684 D · LE HUA RC 371 KD · LE HUA TC 371 KD · LE HUA TC 371 KDH · LE HUA TC 482 D · LE HUA TC 484 DK · LE HUA TC 484 KD · LE HUA TC 484 QD · LONG JIANG 7695 JM · LONG JIANG 7695 UP · LONG JIANG 7696 VGSM · LONG JIANG C 47 G 1 · MEILE 37 CD 340 WD · MEILE DS 37 C 1 · MITSUBISHI CT 1812 HD · MUDAN TC 482 D · MUDAN TC 482 H · MUDAN TC 483 C · MUDAN TC 483 D · MUDAN TC 483 P · NATIONAL 361 · NATIONAL CN 361 · NATIONAL T 482 C · NATIONAL TC 481 P · NATIONAL TC 482 C · NATIONAL TC 482 D · NATIONAL TC 482 DA · NATIONAL TC 482 DH · NATIONAL TC 482 H · NATIONAL TC 483 · NATIONAL TC 483 C · NATIONAL TC 483 D · NATIONAL TC 483 DH · NATIONAL TC 483 DHN · NATIONAL TC 483 P · NATIONAL TC 484 · NATIONAL TC 484 D · NATIONAL TC 484 DH · NATIONAL TC 484 DHN · NATIONAL TC 484 P · NATIONAL TC 484 QD · NATIONAL TC 484 QP · NATIONAL TC 492 NA · NATIONAL TC 682 · NATIONAL TC 682 GR · NATIONAL TC 683 · NATIONAL TC 683 D · NATIONAL TC 683 DH · NATIONAL TC 683 DHN · NATIONAL TC 684 · NATIONAL TC 684 D · NATIONAL TC 684 DH · NATIONAL TC 684 DHN · PANASONIC - MATSUSHITA CN 361 · PANASONIC - MATSUSHITA TC 482 D · PANASONIC - MATSUSHITA TC 484 D · PANASONIC - MATSUSHITA TC 682 GR · PANASONIC - MATSUSHITA TC 683 DH · PANASONIC - MATSUSHITA TC 685 HR · PANDA DB 37 C 1 · PANDA DB 37 C 2 · PANDA DB 37 C 3 · PANDA DB 3702 · PEONY 37 C 483 P · PEONY TC 482 D · PEONY TC 482 H · PEONY TC 483 C · PEONY TC 483 D · PEONY TC 483 DH · PEONY TC 483 P · QING DAO 37 CD 340 QDX · QING DAO 37 CD 445 CDX · QING DAO 37 CD 445 QDX · QING DAO 37 CD 445 XD · QING DAO TC 37 CD · QING DAO TC 44 QD · QING DAO TC 483 · QING DAO TC 483 D · QING DAO TC 483 DH · QING DAO TC 483 P · QING DAO TC 484 KD · QING DAO TC 484 QD · SANYUAN 7695 · SEC 837-1 · SHANGHAI TELEVISION Z 246-1 · SHANGHAI TELEVISION Z 247-1 A · SHANGHAI TELEVISION Z 247-2 A · SHANGHAI TELEVISION Z 647-1 A · SHANGHAI TELEVISION Z 647-1 B · SHANGHAI TELEVISION Z 647-2 A · SHANGHAI TELEVISION Z 647-2 B · SHANGHAI TELEVISION Z 647-4 A · SHAOFENG K 3716 · SHAOFENG K 3720 · SHAOFENG K 3720 R · SHC SC 47 A · SHC SC 51 D · SHC SC-C 47 A · SHC SC-J 51 D · SHL 7695 · SHL AV 20 ME · SHL AV 20 MET · SHY 7685 SY · SHY 7695 PSY · SHY 7695 SY · SHY 7696 SY · SHY C 471 A · SHY SDC 47-2 · SHY SDS 47-10 · TIS TS 37 C 3 · VAL 837-1 · WDT TS 5601 · WDT TS 5602 · XUI XL 54-3 PZ · YING GE C 47-1 · YING GE C 47-2 · YING GE C 47-3 · YING GE C 47-4 · YING GE C 51-1
