HR 7872

type ST · family 1YP · 28.4 kV maximum anode voltage · 90° deflection · 3 windings · 422 g

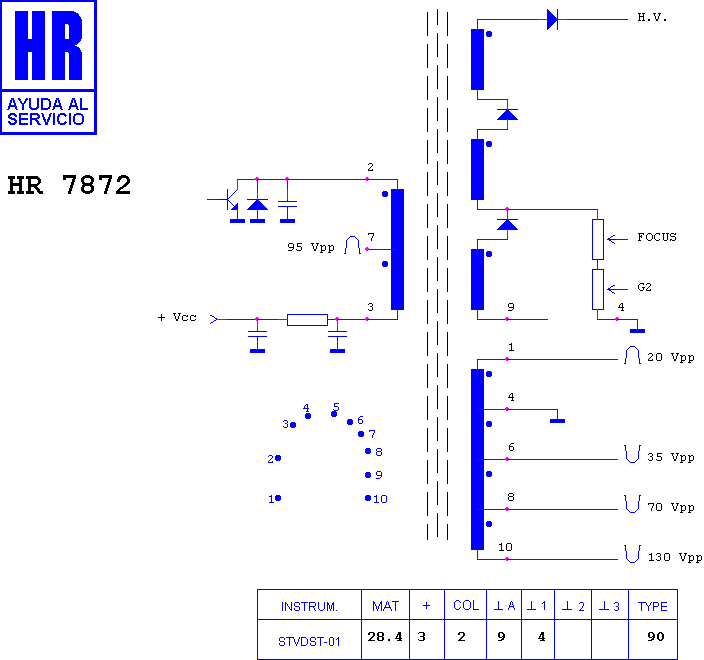

Schematic diagram for HR 7872
schematic

Manufacturer equivalents (3)

FAT3993 · ME/6197-00 · TLF 15518 F

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7299 · HR 8754 · HR 7298 · HR 7268 · HR 7796 · HR 7685 · HR 8261 · HR 8490 · HR 6065 · HR 8489 · HR 7785 · HR 7257

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (13)

GRANADA 78 E 061 · PANASONIC - MATSUSHITA CHASIS ALPHA 1 W · PANASONIC - MATSUSHITA TX 3370 DRS · PANASONIC - MATSUSHITA TX 3370 DRS-B · PANASONIC - MATSUSHITA TX 3370 GR · PANASONIC - MATSUSHITA TX 3370 IR · PANASONIC - MATSUSHITA TX 3370 IR-AN · PANASONIC - MATSUSHITA TX 3370 IX · PANASONIC - MATSUSHITA TX 3380 · PANASONIC - MATSUSHITA TX 3380 GR · QUELLE 551.747 · QUELLE 559.107 · QUELLE TX 3370
