HR 7257

type ST · family 1VCP · 22.7 kV maximum anode voltage · 90° deflection · 4 windings · 427 g

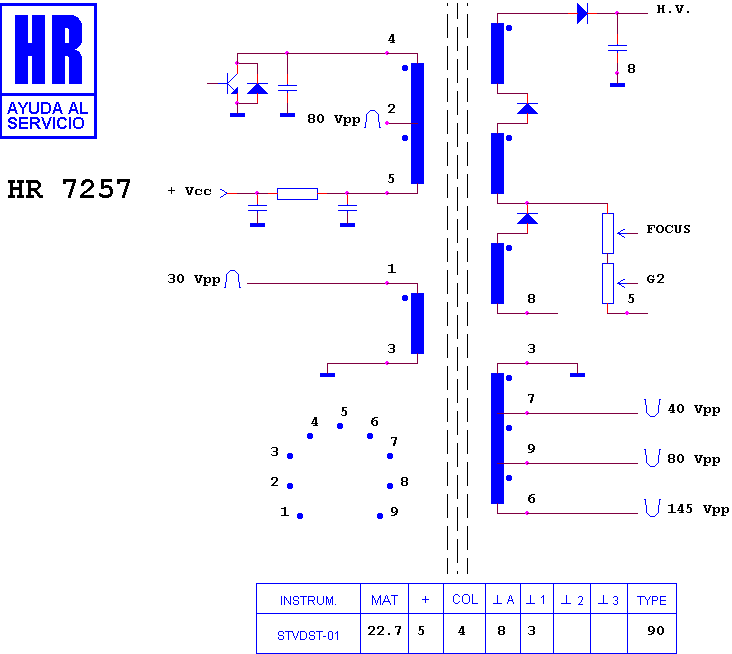

Schematic diagram for HR 7257
schematic

Manufacturer equivalents (11)

180 3471 · 28156142 · 4-011-001 · AFS 302 · FAT30104 · HR 7257 · KN30104 · ME/6462-00 · TLF 14521 F · TLF 14567 F · TR1147

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7268 · HR 7490 · HR 7872 · HR 7796 · HR 7685 · HR 7125 · HR 8213 · HR 6403

Fitted to (39)

GRANADA C 16 AR 3 · GRANADA C 20 BR 3 · GRANADA D 20 BR 3 · NATIONAL 673 · NATIONAL CN 673 · PANASONIC - MATSUSHITA 2031 · PANASONIC - MATSUSHITA 2033 · PANASONIC - MATSUSHITA CHASIS U 4 · PANASONIC - MATSUSHITA CHASIS U 4 W · PANASONIC - MATSUSHITA TC 1631 · PANASONIC - MATSUSHITA TC 1633 UR · PANASONIC - MATSUSHITA TC 1635 · PANASONIC - MATSUSHITA TC 1635 UR · PANASONIC - MATSUSHITA TC 1637 DR · PANASONIC - MATSUSHITA TC 1637 UR · PANASONIC - MATSUSHITA TC 1641 · PANASONIC - MATSUSHITA TC 1647 DR · PANASONIC - MATSUSHITA TC 2031 · PANASONIC - MATSUSHITA TC 2033 · PANASONIC - MATSUSHITA TC 2043 · PANASONIC - MATSUSHITA TC 2236 UR · PANASONIC - MATSUSHITA TC 2243 · PANASONIC - MATSUSHITA TC 2637 UR · PANASONIC - MATSUSHITA TLF 14512 F · PANASONIC - MATSUSHITA TLF 14521 F · PANASONIC - MATSUSHITA TLF 14567 F · PANASONIC - MATSUSHITA TLF 14567 F TC 20403 · PANASONIC - MATSUSHITA TLF 14567 F TC 2243 · PANASONIC - MATSUSHITA TLF 14567 F TX 300 · PANASONIC - MATSUSHITA TX 1632 · PANASONIC - MATSUSHITA TX 1642 · PANASONIC - MATSUSHITA TX 2034 · PANASONIC - MATSUSHITA TX 2044 · PANASONIC - MATSUSHITA TX 21 V 2 C · PANASONIC - MATSUSHITA TX 2200 · PANASONIC - MATSUSHITA TX 300 · PANASONIC - MATSUSHITA TX 3300 · PANASONIC - MATSUSHITA TX C 21 · SAISHO CT 20 S
