HR 8550

type ST · family 1VP · 19.7 kV maximum anode voltage · 90° deflection · 4 windings · 410 g

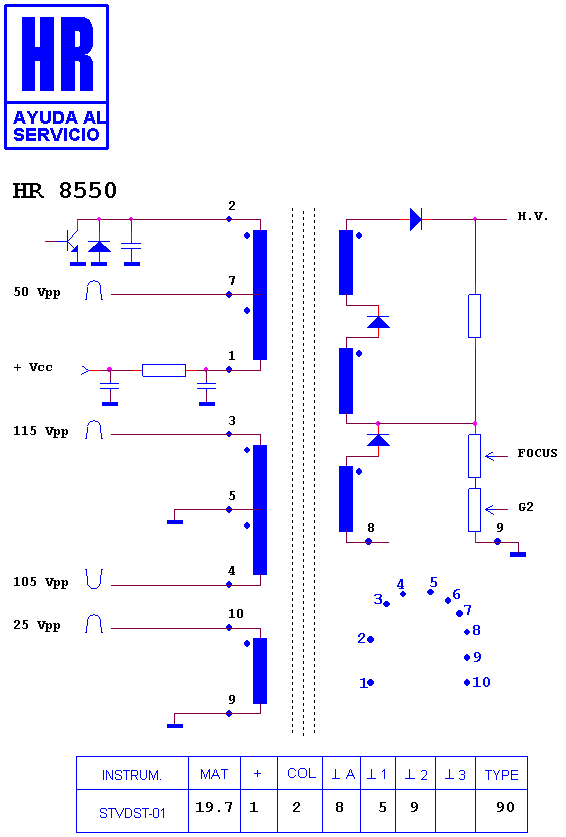

Schematic diagram for HR 8550
schematic

Manufacturer equivalents (2)

105411.80 · 40337-22

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8711 · HR 8460 · HR 7262 · HR 8261 · HR 8489 · HR 7946 · HR 6673 · HR 8706 · HR 8754 · HR 7718 · HR 8283 · HR 7650

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (6)

ELBE 20 B 710 · ELBE 20 T 715 · ELBE TVC 20 B 710 · FORMENTI - ADMIRAL CHASIS F 18 · IMPERIAL 251 TX · IMPERIAL CHASIS F 18
