HR 7562

type ST · family 1NP · 18.9 kV maximum anode voltage · 90° deflection · 4 windings · 260 g

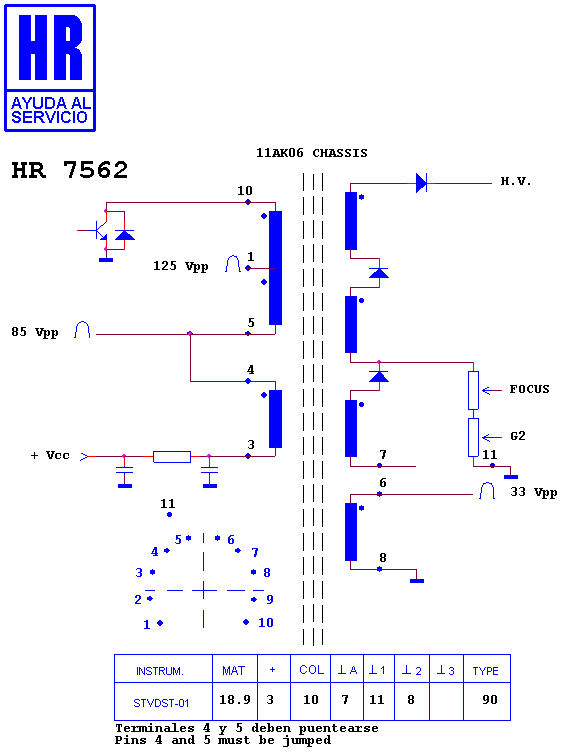

Schematic diagram for HR 7562
schematic

Manufacturer equivalents (3)

4030001905 · 40300019XX · HR 7562-01

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8036 · HR 7552 · HR 8925 · HR 7867 · HR 80049 · HR 6138 · HR 8435 · HR 7256 · HR 6350 · HR 7903 · HR 8033 · HR 7732

Fitted to (29)

ANSONIC CHASIS 11 AK 10 · BASIC LINE CHASIS 11 AK 10 · CROWN - CROWN MUSTANG CHASIS 11 AK 08 · CROWN - CROWN MUSTANG CHASIS 11 AK 10 · CROWN - CROWN MUSTANG CRT 9655 RTN · CROWN - CROWN MUSTANG CRV 37 · CROWN - CROWN MUSTANG CRV 37 T · CROWN - CROWN MUSTANG HTV 6955 · CROWN - CROWN MUSTANG HTV 6955 RTN · LENCO CHASIS 11 AK 10 · LUX-MAY CHASIS 11 AK 10 · NEI CHASIS 11 AK 08 · NEI CHASIS 11 AK 10 · NIKKAI CHASIS 11 AK 08 · NIKKAI CHASIS 11 AK 10 · PROTECH CHASIS 11 AK 10 · SANSUI CHASIS 11 AK 10 · SANSUI SV 20 NBC · SEG CHASIS 11 AK 10 · VESTEL 5147 E · VESTEL 5147 TE · VESTEL 5547 E · VESTEL 5547 TE · VESTEL CHASIS 11 AK 06 · VESTEL CHASIS 11 AK 08 · VESTEL CHASIS 11 AK 10 · VESTEL CHASIS VECO 3 · VESTEL CHASIS VECO 4 · VESTEL CHASIS VECO 90§

Search this part in the full database
