HR 6330

type ST · family 1QP · 23.7 kV maximum anode voltage · 110° deflection · 3 windings · 361 g

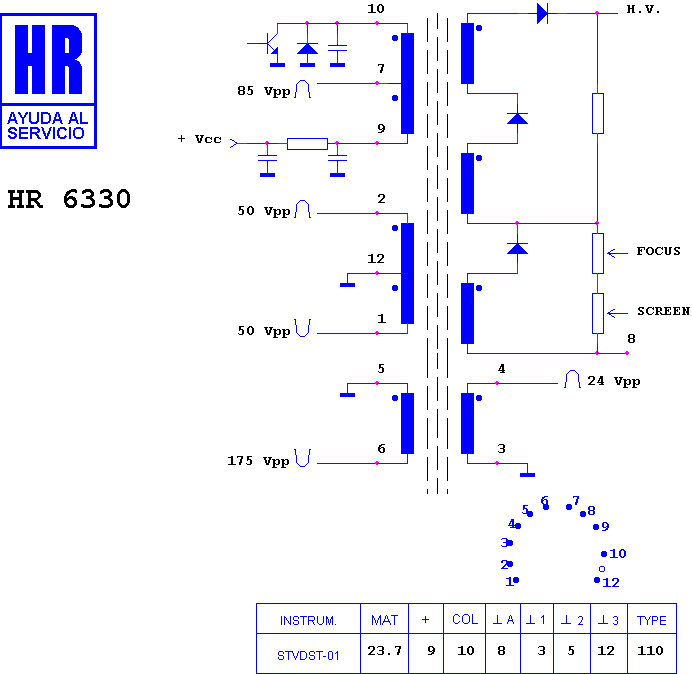

Schematic diagram for HR 6330
schematic

Manufacturer equivalents (7)

210520 P 102 · 725 442 8 P 102 · 75 3206/730733 · 8 667 210 520 P 102 · 8 667 210 520/730 · 8 667 434 520 · 8667 210 520/730733

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6340 · HR 6333 · HR 6343 · HR 6305 · HR 6307 · HR 6332 · HR 6342 · HR 6306 · HR 6341 · HR 6331 · HR 6325 · HR 7251

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (81)

BLAUPUNKT 210520 P 102 · BLAUPUNKT 7 665 000 · BLAUPUNKT 7 665 010 · BLAUPUNKT 7 665 014 · BLAUPUNKT 7 665 040 · BLAUPUNKT 7 665 050 · BLAUPUNKT 7 665 054 · BLAUPUNKT 7 665 111 · BLAUPUNKT 7 665 114 · BLAUPUNKT 7 665 310 · BLAUPUNKT 7 665 311 · BLAUPUNKT 7 665 320 · BLAUPUNKT 7 665 350 · BLAUPUNKT 7 665 360 · BLAUPUNKT 7 665 370 · BLAUPUNKT 7 665 450 · BLAUPUNKT 7 665 451 · BLAUPUNKT 7 665 470 · BLAUPUNKT 7 665 480 · BLAUPUNKT 7 665 510 · BLAUPUNKT 7 665 511 · BLAUPUNKT 7 665 560 · BLAUPUNKT 7 665 570 · BLAUPUNKT 7 665 620 · BLAUPUNKT 7 665 703 · BLAUPUNKT 7 665 713 · BLAUPUNKT 7 665 723 · BLAUPUNKT 7 665 733 · BLAUPUNKT 7 665 743 · BLAUPUNKT 7 665 753 · BLAUPUNKT 7 665 790 · BLAUPUNKT 7 665 803 · BLAUPUNKT 7 665 830 · BLAUPUNKT 7 665 833 · BLAUPUNKT 7 665 843 · BLAUPUNKT 7 666 100 · BLAUPUNKT 7 666 200 · BLAUPUNKT 7 666 300 · BLAUPUNKT 7 666 400 · BLAUPUNKT 7 666 700 · BLAUPUNKT 7 666 800 · BLAUPUNKT 7 666 803 · BLAUPUNKT 7 666 804 · BLAUPUNKT 8667 210 520 P 102 · BLAUPUNKT ALABAMA MP 45 · BLAUPUNKT ALASKA MP 45 · BLAUPUNKT BARBADOS SP 45 · BLAUPUNKT BRASILIA MP 45 · BLAUPUNKT CARACAS SP 45 · BLAUPUNKT CHASIS FM 100.30 · BLAUPUNKT CTV 5653 SP 55 · BLAUPUNKT CTV 6364 SP 45 · BLAUPUNKT CTV 7053 SP 45 · BLAUPUNKT IM 55-16 · BLAUPUNKT IM 63-16 · BLAUPUNKT IM 70-76 · BLAUPUNKT IS 55-46 · BLAUPUNKT IS 63-46 · BLAUPUNKT IS 70-46 · BLAUPUNKT IS 70-47 · BLAUPUNKT IS 70-47 VT · BLAUPUNKT KORSIKA SP 55 · BLAUPUNKT LOCARNO SP 45 · BLAUPUNKT MADAGASKAR SP 55 · BLAUPUNKT MANTUA SP 45 · BLAUPUNKT MANTUA SP 55 · BLAUPUNKT MAURITIUS SP 56 · BLAUPUNKT PM 37-15 VT · BLAUPUNKT PM 37-43 · BLAUPUNKT RANCHO MP 45 · BLAUPUNKT RIO SP 45 · BLAUPUNKT RIVIERA SP 45 · BLAUPUNKT SCOUT MT 35 · BLAUPUNKT SKIPPER MT 35 · BLAUPUNKT TARRAGONA MP 45 · BLAUPUNKT TELEVIDEO 2444 · BLAUPUNKT TOLEDO SP 45 · BLAUPUNKT VALENCIA SP 45 · BLAUPUNKT VALENCIA SP 45 VT · BLAUPUNKT VENEZIA SP 45 · BLAUPUNKT VIRGINIA MP 45

Search this part in the full database
