HR 6495

type ST · family 1BS2 · 24.6 kV maximum anode voltage · 90° deflection · 3 windings · 376 g

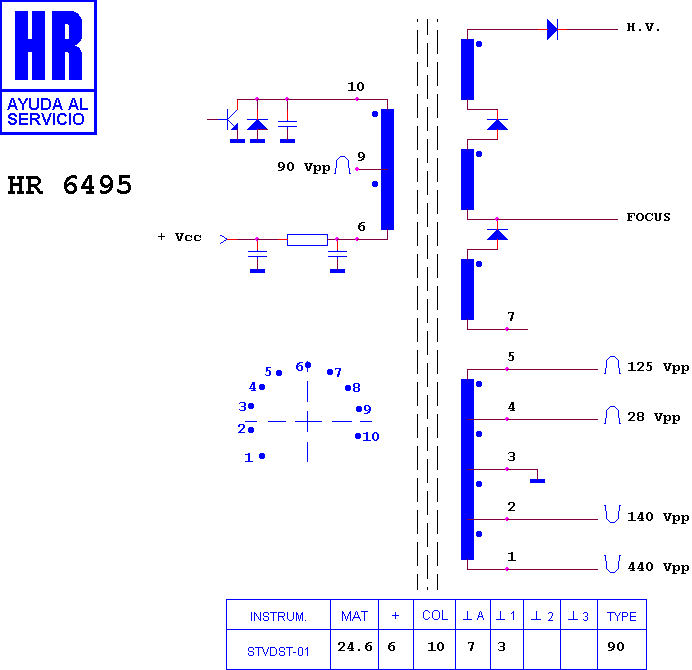

Schematic diagram for HR 6495
schematic

Manufacturer equivalents (2)

047 105 125 · 47105125

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8262 · HR 7745 · HR 8601 · HR 8821 · HR 6551 · HR 8824 · HR 7483 · HR 7499 · HR 6131 · HR 6492 · HR 8230

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (6)

NEC C 2617 · NEC C 2618 · NEC C 2635 · NEC C 2636 · NEC C 2661 · NEC C 2670
