HR 8601

type ST · family 1YP · 25.2 kV maximum anode voltage · 90° deflection · 3 windings · 410 g

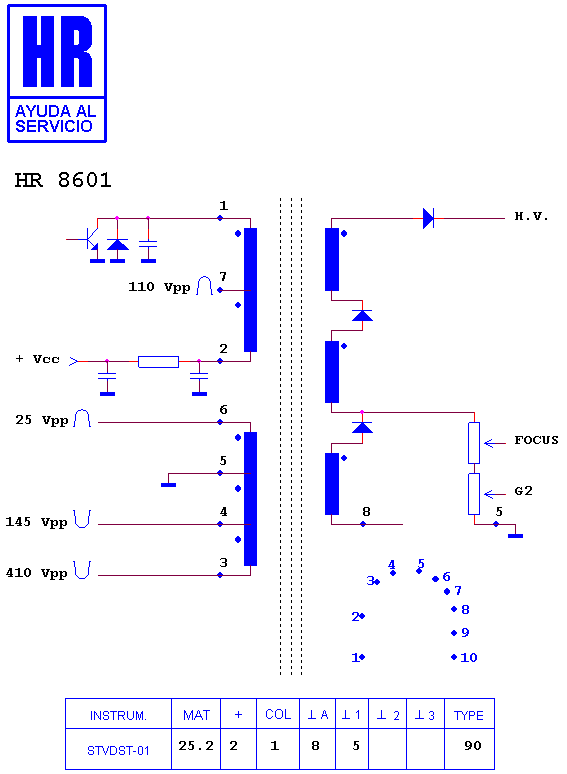

Schematic diagram for HR 8601
schematic

Manufacturer equivalents (4)

30002825 · 30002826 · JF 0501-19223 · VE 30002826

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6492 · HR 8824 · HR 6495 · HR 7022 · HR 7463

Fitted to (8)

HITACHI CL 2142 AN · HITACHI CP 2125 P · HITACHI CP 2125 ST · HITACHI CP 2125 T · HITACHI CP 2142 AN · JVC AV 21 BT 7 EES · JVC AV 21 BT 7 ENB · JVC AV 21 BT 7 ENS
