HR 6131

type ST · family 1AP1 · 19 kV maximum anode voltage · 90° deflection · 4 windings · 366 g

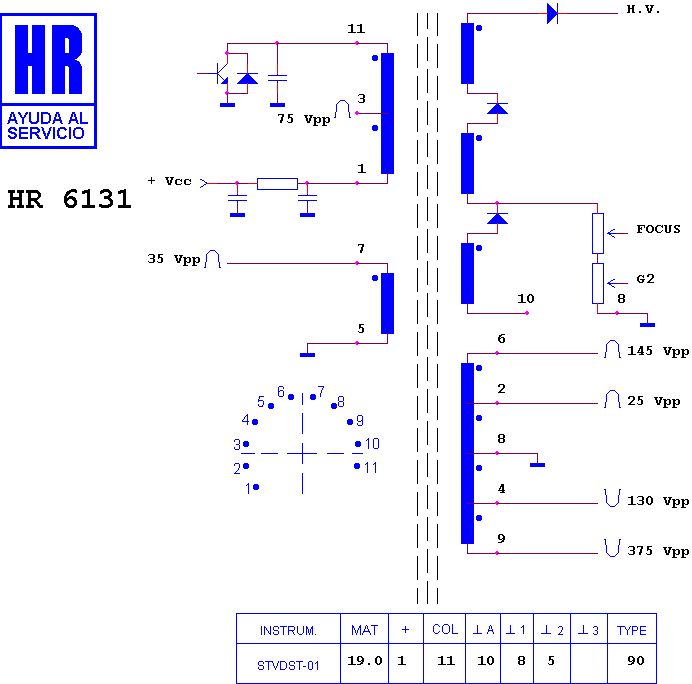

Schematic diagram for HR 6131
schematic

Manufacturer equivalents (11)

4250 · F 1250 CE · F 1692 CE · F1250 · FAT30206 · FAT30575 · KT 9002 · RTRNF1250CEZZ · RTRNF1692CEZZ · TVC/99 · Z 4035

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7499 · HR 6495

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (36)

SHARP 1412 B · SHARP C 14 · SHARP C 1401 DK · SHARP C 1401 M · SHARP C 1410 · SHARP C 1410 DK · SHARP C 1411 CF · SHARP C 1411 DF · SHARP C 1411 DK · SHARP C 1411 MK · SHARP C 1411 SK · SHARP C 1426 · SHARP C 1427 · SHARP C 1430 · SHARP C 1431 · SHARP C 1491 · SHARP C 1491 B · SHARP C 16 · SHARP C 1604 · SHARP C 1604 G · SHARP C 1615 · SHARP C 1615 A · SHARP C 1616 · SHARP C 1616 A · SHARP C 1625 · SHARP C 1625 A · SHARP C 1626 H · SHARP C 1660 · SHARP C 1660 B · SHARP C 1665 · SHARP C 1680 A · SHARP C 1685 · SHARP C 1686 · SHARP C 1686 A · SHARP C 1690 · SHARP C 1694
