HR 46246

type SM · family 1WP1 · 27.2 kV maximum anode voltage · L° deflection · 3 windings · 461 g

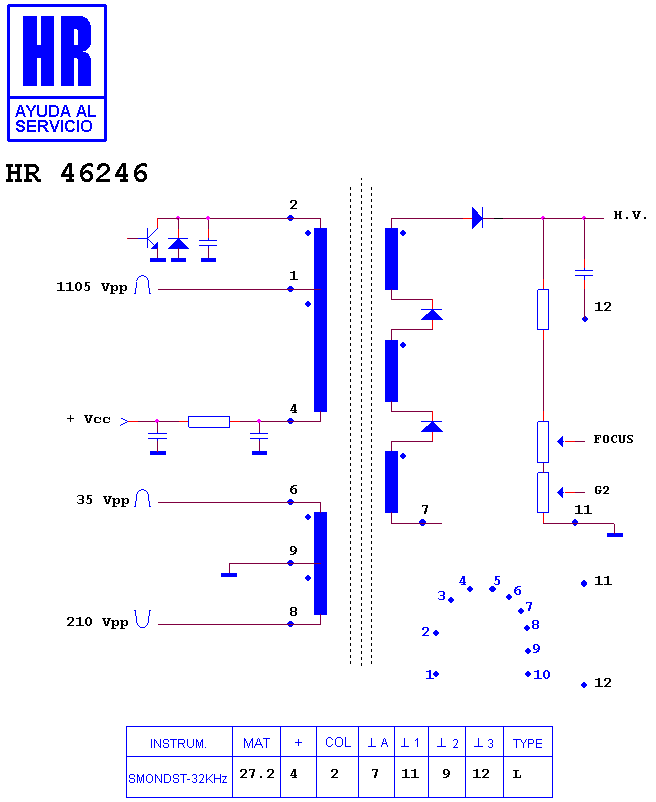

Schematic diagram for HR 46246
schematic (archived)

Manufacturer equivalents (83)

15 E 000-0322 · 15 E 000-0356 · 15 E 000-0410 · 15 E 024-0419 · 15 E 025-0414 · 15 E 02J-0419 · 15-024-0419 · 15-E000-0353 · 154388D · 15E0240410 · 243 T 051 · 243 T 052 · 3138 138 30640 · 39 L 808 AZT · 391020A · 39102A · 392032A · 39808 A · 39L1020AZ · 39L102AZ · 39L2032AZ · 47 F 13 008 · 47 F 13 008 9606 · 47 F 13 008 960658A · 47 F 13 008 97307 L · 47 F 13 0080 · 47 F 13 0080 M · 47F130110 · 508260300 · AT 2094/10 · CF 0803 · CF 0926 · CF0862 · CF0862A · ETF 39 L 808 AZT · ETF39L1020AZ · ETF39L102AZ · ETF39L2032AZ · FBT 024 · FBT 024 B · FEA 095 · FEA 435 · FEA 435 A · FEA 527 · FEA 527 A · FEA 665 · FEA095B · FEA700 · FSA 14 A 002 · IP 14015 · IP 14068 · IP14128 · IP14170 · LCE CF 0803 · LCE CF 0926 · LCECF0862 · LCECF1176 · LZ 174 A 207 T · LZ 174 A 304 · LZ 174 A 304 P · LZ 174 A 304 T · LZ 174 A 304 Y · LZ174A304B · LZ174A304G · LZ174A304N · LZ174D005T · LZ174D055P · LZ174D055T · LZ174D055Y · LZ174D288P · LZ174D288T · LZ174D304T · MAT 33293 · MRCFT 835 · MRCFT 835 A · MRCFT835C · MRCFT835D · TAD 53603 · TAD 53607 · TAD53560 · TAD53617 · TAD53723 · TAD53726

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7658 · HR 7342 · HR 7804 · HR 7942 · HR 46222 · HR 6542 · HR 46237 · HR 46198 · HR 46256 · HR 46171 · HR 8180 · HR 7249

Fitted to (103)

ADI 14"/15" 60 KHZ · ADI 4 GP · ADI 4 P · ADI CM 500 ET 302 · ADI E 44 · ADI MICROSCAN · ADI MONITOR · ADI MONITOR MICROSCAN · ADI PROVISTA · ADI PROVISTA E 44 · ADI VD 695 · ADI VD 695 P · ALFA DIGITAL 4 A · ALFA DIGITAL 4 G · ALFA DIGITAL 4 GP · ALFA DIGITAL MONITOR · AMAGA C 707 PT 5 · AMAGA C 707 T · AMAGA C 903 P 5 · AMAGA MONITOR · AMAZING CM 8439 GX · AMAZING MONITOR · AXION MONITOR · AXION PR 1430 L · BELINEA 105060 · BELINEA MONITOR · BRIDGE BM 14 E · BRIDGE BM 15 · BRIDGE CAD 551 M · BRIDGE CM 451 M · BRIDGE MONITOR · COMPAQ 14 SV · COMPAQ 1410 · COMPAQ 15 SV · COMPAQ 151 FS · COMPAQ 1510 · COMPAQ 301 A · COMPAQ 443 P · COMPAQ 444 · COMPAQ 448 · COMPAQ 460 B · COMPAQ 460 P · COMPAQ 461 P · COMPAQ 611 · COMPAQ MONITOR · COMPAQ MONITOR PRESARIO · COMPAQ P 50 · COMPAQ PRESARIO 14 SV · COMPAQ PRESARIO 1410 · COMPAQ PRESARIO 15 SV · COMPAQ PRESARIO 1510 · CTX MONITOR · CTX ZL 500 · HITACHI CM 630 · HITACHI CM 630 ET · HITACHI CM 630 ET 302 · HITACHI CM 630 ET 320 · HITACHI MONITOR · JPN CM 1464 · JPN MONITOR · KFC CA 1500 · KFC CA 1506 · KFC CB 6736 DL · KFC CB 6736 SL · KFC CB 67368 L · KFC CM 14 · KFC MONITOR · KFC MR 1702 · KTX CA 1506 · KTX MONITOR · MICROS 4 A · MICROS 4 G · MICROS 4 GP · MICROS MONITOR · OLIDATA 5 E 02 J 0419 · OLIDATA CA 6736 DL · OLIDATA CA 6736 SL · OLIDATA MONITOR · OLIDATA MR 1701 · OLIDATA MR 1702 · SAMPO 9702 · SAMPO CM 500 ET 302 · SAMPO MONITOR · SAMPO RJE 159656 · SAMPO V 1280-15 D · SAMSUNG MONITOR · SAMSUNG V 1289-15 D · SHAMROCK C 708 T · SHAMROCK MONITOR · SMILE 17" · SMILE CA 1414 VL · SMILE CA 1500 · SMILE CA 1506 · SMILE CA 6736 DL · SMILE CA 6736 SL · SMILE CA 6748 SL · SMILE MONITOR · SUNSHINE MONITOR · SUNSHINE PR 1430 CS · TULIP CM 1412 E · TULIP MONITOR · YAKUMO MONITOR · YAKUMO PS 1564
