HR 7658

type SM · family 1WP1 · 23.6 kV maximum anode voltage · L° deflection · 3 windings · 422 g

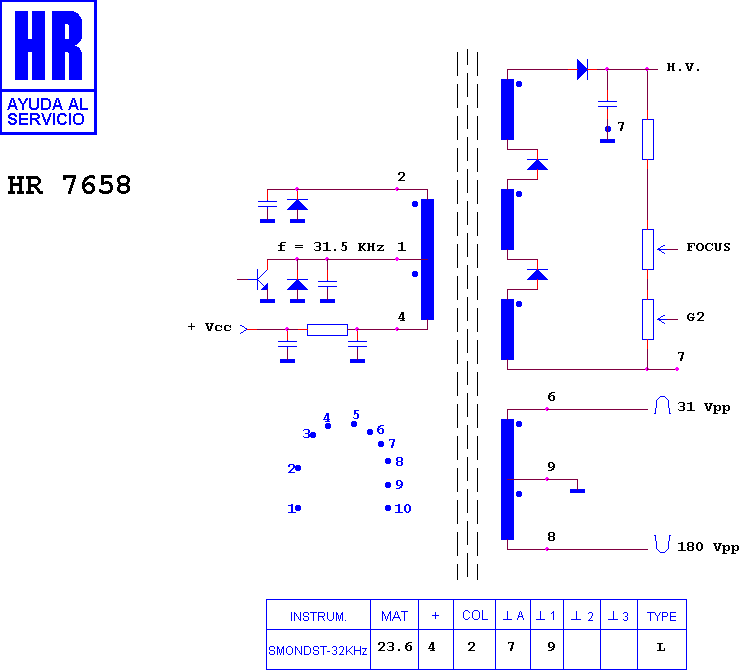

Schematic diagram for HR 7658
schematic

Manufacturer equivalents (5)

15 E 000-0370 · FEA 210 · FEA210A · FEA210B · IP 14039

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 46246 · HR 46237 · HR 46256 · HR 46171 · HR 6542 · HR 46222 · HR 7698 · HR 46214 · HR 46205 · HR 46251 · HR 8165 · HR 46198

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (9)

KFC CK 1420 · KFC CK 1450 · KFC MONITOR · SAMURAI 91114/028 N · SAMURAI MONITOR · SMILE CK 1420 N · SMILE MONITOR · TDA BR 2140 C 01 · TDA MONITOR
