HR 8740

type ST · family 1VP2 · 48.9 kV maximum anode voltage · 110° deflection · 4 windings · 400 g

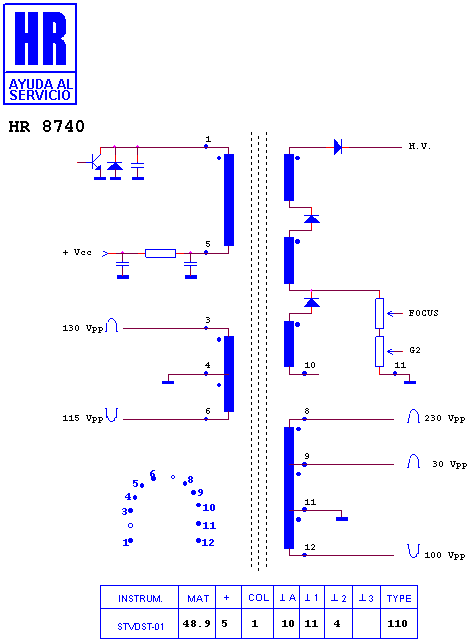

Schematic diagram for HR 8740
schematic (archived)

Manufacturer equivalents (16)

138 21121 · 1392.7002 · 1392.7002 A · 1392.7002 C · 1392.7008 · 1392.7008 A · 1392.7009 · 2422 531 02529 · 2422 531 02647 · 3128 138 21121 · 3128 138 31121 · 531 02529 · DV2076/21121 · KN 35016 N · OV 2076 M-21121 · OV 2076-21121

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7368 · HR 8403 · HR 8853 · HR 8466 · HR 8973 · HR 8331 · HR 7729 · HR 8406 · HR 6485 · HR 8170 · HR 8949 · HR 8479

Fitted to (44)

ARISTONA 70 TA 7216 · ARISTONA 70 TA 7216/03 · PHILIPS 20 PT 7106 · PHILIPS 20 PT 7106/12 R · PHILIPS 20 PT 7306 · PHILIPS 20 PT 7306/58 · PHILIPS 25 PT 7106 · PHILIPS 25 PT 7106/12 · PHILIPS 25 PT 7106/12 R · PHILIPS 28 PT 7007 · PHILIPS 28 PT 7007/12 · PHILIPS 28 PT 7102 · PHILIPS 28 PT 7106 · PHILIPS 28 PT 7106/12 · PHILIPS 28 PT 7106/12 R · PHILIPS 28 PT 7106/19 · PHILIPS 28 PT 7106/19 R · PHILIPS 28 PT 7108 · PHILIPS 28 PT 7108/12 · PHILIPS 28 PT 7156 · PHILIPS 28 PT 7156/12 · PHILIPS 28 PT 7156/12 R · PHILIPS 28 PT 7157/12 · PHILIPS 28 PT 7206 · PHILIPS 28 PT 7206/12 · PHILIPS 28 PT 7206/12 R · PHILIPS 28 PT 7306 · PHILIPS 28 PT 7306/12 · PHILIPS 28 PT 7306/12 R · PHILIPS 28 PT 7309 · PHILIPS 28 PT 7309/12 · PHILIPS 28 PW 8506 · PHILIPS 28 PW 8506/12 · PHILIPS 28 PW 8506/19 · PHILIPS 28 PW 8506/19 R · PHILIPS 29 PT 9007 · PHILIPS 29 PT 9007/12 · PHILIPS 32 PW 8506 · PHILIPS 32 PW 8506/19 · PHILIPS AMIGO 2 FF · PHILIPS CHASIS AMIGO 2 FH · PHILIPS CHASIS EM 2 E · PHILIPS CHASIS EM 2 E AA · RADIOLA 63 KV 9637/36 R

Search this part in the full database
