HR 8594

type ST · family 1YP · 32.7 kV maximum anode voltage · 110° deflection · 4 windings · 410 g

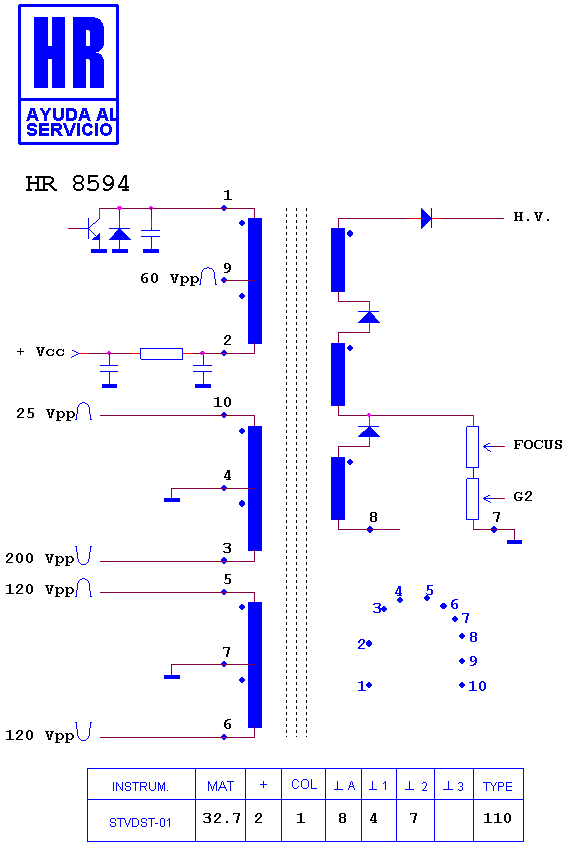

Schematic diagram for HR 8594
schematic

Manufacturer equivalents (4)

FAT30676 · KFT4AA180F · KFT4AA180T · ZTFL 94002 A

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8372 · HR 8655 · HR 7715 · HR 8741 · HR 80025 · HR 8373 · HR 8084 · HR 8719 · HR 7988 · HR 6694 · HR 6166 · HR 6546

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (25)

PANASONIC - MATSUSHITA CHASIS EURO 4 · PANASONIC - MATSUSHITA TX 25 D 4 F · PANASONIC - MATSUSHITA TX 25 EX 4 F · PANASONIC - MATSUSHITA TX 25 LD 4 C · PANASONIC - MATSUSHITA TX 25 LD 4 DP · PANASONIC - MATSUSHITA TX 25 LD 4 F · PANASONIC - MATSUSHITA TX 25 M 1 F · PANASONIC - MATSUSHITA TX 25 MD 4 · PANASONIC - MATSUSHITA TX 25 MD 4 C · PANASONIC - MATSUSHITA TX 25 MD 4 F · PANASONIC - MATSUSHITA TX 25 MK 1 · PANASONIC - MATSUSHITA TX 25 MK 1 C · PANASONIC - MATSUSHITA TX 25 MK 1 F · PANASONIC - MATSUSHITA TX 25 SL 1 F · PANASONIC - MATSUSHITA TX 25 XD 4 F · PANASONIC - MATSUSHITA TX 28 EX 4 F · PANASONIC - MATSUSHITA TX 28 LD 4 C · PANASONIC - MATSUSHITA TX 28 LD 4 DP · PANASONIC - MATSUSHITA TX 28 LD 4 F · PANASONIC - MATSUSHITA TX 28 LDP 4 F · PANASONIC - MATSUSHITA TX 28 MD 4 C · PANASONIC - MATSUSHITA TX 28 MD 4 F · PANASONIC - MATSUSHITA TX 28 MK 1 M · PANASONIC - MATSUSHITA TX 28 SL 1 F · PANASONIC - MATSUSHITA TX 28 WX 4 F
