HR 8358

type ST · family 1XP1 · 21.1 kV maximum anode voltage · 90° deflection · 3 windings · 290 g

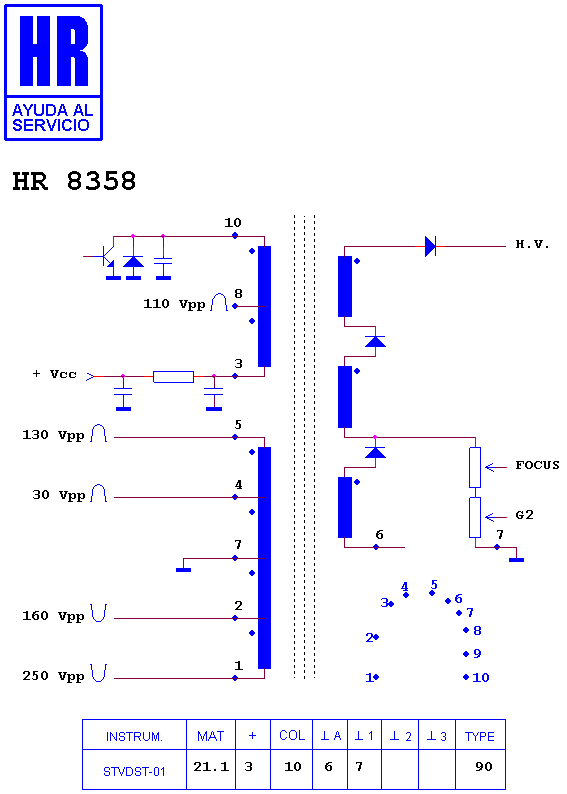

Schematic diagram for HR 8358
schematic

Manufacturer equivalents (51)

003201020 · 20030117 · 35854620 · 35884710 · 37-SC25-0274H · 37-SC2502-74HOX · 37-SC2502-74L01 · 37-SF2502-74H · 51 JE 05110 U 20 · 51 JE 05110 V 20 · 51 JE 05110-20 · 51 JE 051100-20 · 51 JE 051101-00 · 5100-051101-00 · 5100-051101-05 · 5101-051101-00 · 5104-051101-00 · 5109-051101-00 · 5109-051101-01 · 5110-051101-00 · AFS 244 · BSC 25 N 0311 · BSC 26-2121 · BSC22-16060 · BSC22-3378 · BSC23-1103 · BSC23-1103F · BSC24-0405 · BSC24-3353H · BSC24-3401 · BSC25-0274H · BSC25-0274L · BSC25-02AW14 · BSC25-05N2125 · BSC25N0411 · BSC25N0413 · BSC29-2406 · BSC2901 · HR 8358 · JF 0501-0301 · JF 0501-0301 A · JF 0501-1212 · JF 0501-1212 A · JF 0501-1218 A · JF 0501-1916 A · JF 0501-19536 · PET 22-E4 · RO769 · TF0040--3B · TF0312--A · TR769

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7918 · HR 7734 · HR 8600 · HR 8140 · HR 8677 · HR 7783 · HR 8911 · HR 8807 · HR 7829 · HR 8607 · HR 7983 · HR 7769

Fitted to (32)

AXION AX 5020 · AXION AX 5021 T · CLATRONIC 2150 · CLATRONIC CTV 258 VT · CROWN - CROWN MUSTANG CTV 8208 · EMERSON ETV 2019 · JOCEL TVC 607 · JOCEL TVC 610 · PROFESSOR CTV 521 · PROFESSOR CTV 551 T · PROFESSOR CTV 552 · PROFESSOR CTV 552 T · PROFESSOR CTV 553 · PROFESSOR CTV 553 T · ROYAL - ROYAL LUX LUX TV 5599 · SANWA CTV 5590 · SHIVAKI STV 217 MULTI · SKYTRONIC JF 0301 · SKYTRONIC TV 2110 · SKYTRONIC TV 2130 · SKYTRONIC TV 2150 · SKYWORTH CHASIS 4 T 01 · SKYWORTH CHASIS 4 T 01 A · SKYWORTH CHASIS 4 T 02 · SKYWORTH CHASIS TB 1238 · SKYWORTH TMP 87 C 38 · THOMAS 54 TCB 141 XT · THOMAS 9908/18 · UNIREX TV 21 · VIDEOCOM 3604 MSR · VIDEOCOM CORE 3604 MSR · YUMATU 8211
