HR 7918

type ST · family 1XP1 · 24.2 kV maximum anode voltage · 90° deflection · 3 windings · 272 g

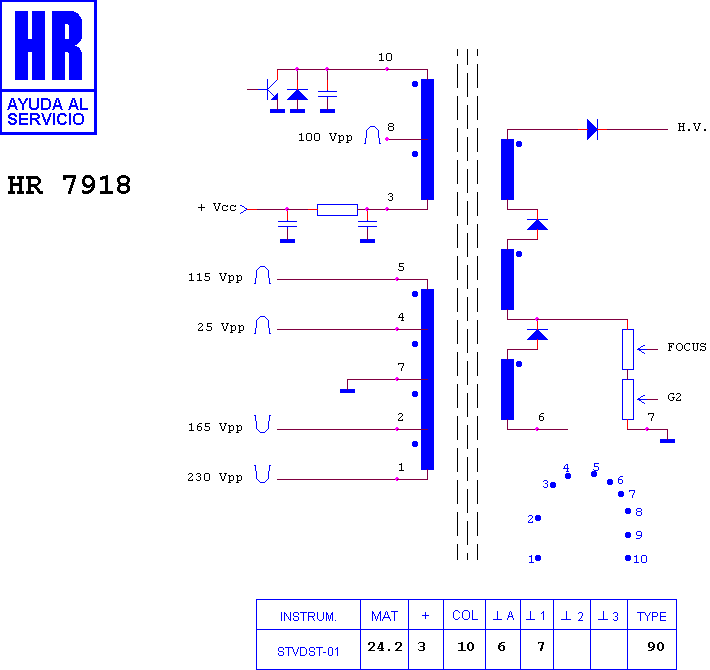

Schematic diagram for HR 7918
schematic

Manufacturer equivalents (25)

003141027 · 003141072 · 5 LC 05110 U 00 · 51 F 4-05001 A-00 · 51 JE 051100-00 · 51 LC 05110 U 00 · 51 LC 051100-00 · 5104-051100-00 · 824404 · AFS 284 · BSC24-2422K · BSC24-4411 · CF 0467 · FAT 30256 · HR 7918 · JF 0501-0500 · JF 0501-0500 A · JF 0501-0500 B · KN 30256 · LCE CF 0467 · RO 235 · RO 828 · TR 235 · TR 828 · X 51 LC 05110000

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8358 · HR 8205 · HR 7444 · HR 8600 · HR 7441 · HR 7629 · HR 8677 · HR 8140 · HR 7769 · HR 8911 · HR 7983 · HR 8915

Fitted to (18)

CLATRONIC CTV 224 MST · CLATRONIC CTV 244 · CLATRONIC CTV 258 VT · CLATRONIC CTV 261 VT/S · CLATRONIC CTV 270 DK · CONDOR CTV 5421 VT · CROWN - CROWN MUSTANG CTV 8208 · MASUDA S 21 TXS · PROTECH CTV 8218 A · RADIOTONE JV 5501 STREO DJ · RADIOTONE TV 550 VT · RADIOTONE TV 5501 · RADIOTONE TV 5501 ST · RADIOTONE TV 5501 VT · SEG CTV 8211 · SKYWORTH CTV 8218 · YUMATU 8211 · YUMATU 8219
