HR 8205

type ST · family 1XP1 · 22 kV maximum anode voltage · 90° deflection · 3 windings · 290 g

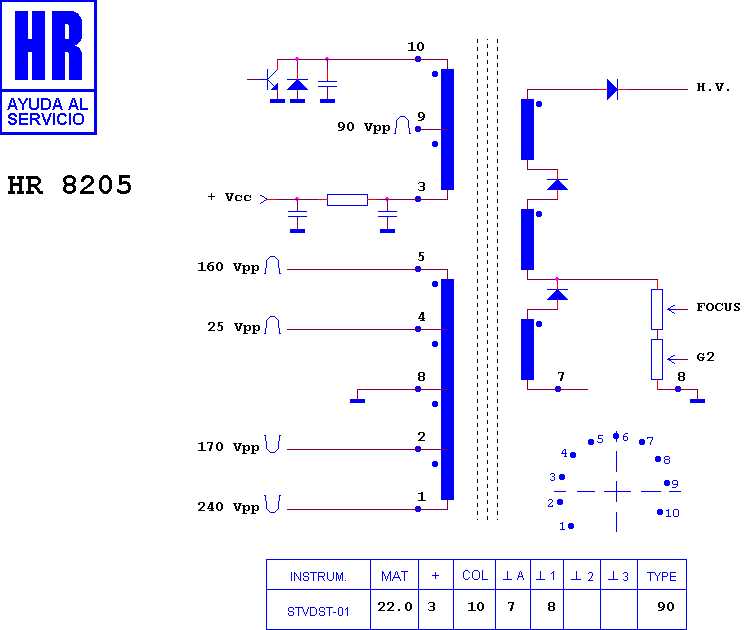

Schematic diagram for HR 8205
schematic

Manufacturer equivalents (11)

003281009 · 154 138 U · 58-63703 C-03 · 58-63703 L-03 · 58-63703C-04 · 586-139-102 · BSC25-03 · BSG 2516 · JF 0208-0205 · RO 292 · TR 292

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7444 · HR 7918 · HR 8472 · HR 7441 · HR 7984 · HR 8600 · HR 8358 · HR 8605 · HR 8088 · HR 7996 · HR 7772 · HR 7854

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (10)

AWA 3401 · CONTEC CE 3703 · CONTEC CHASIS P 37-19 · IMPER CE 3703 · PROTECH CE 3703 · PROTECH CHASIS 3719 · PROTECH LE 3703 · PROTECH LF 3703 · TEAC CT 1401 · TEAC CTM 1401
