HR 8301

type ST · family 1XP1 · 19 kV maximum anode voltage · 90° deflection · 3 windings · 290 g

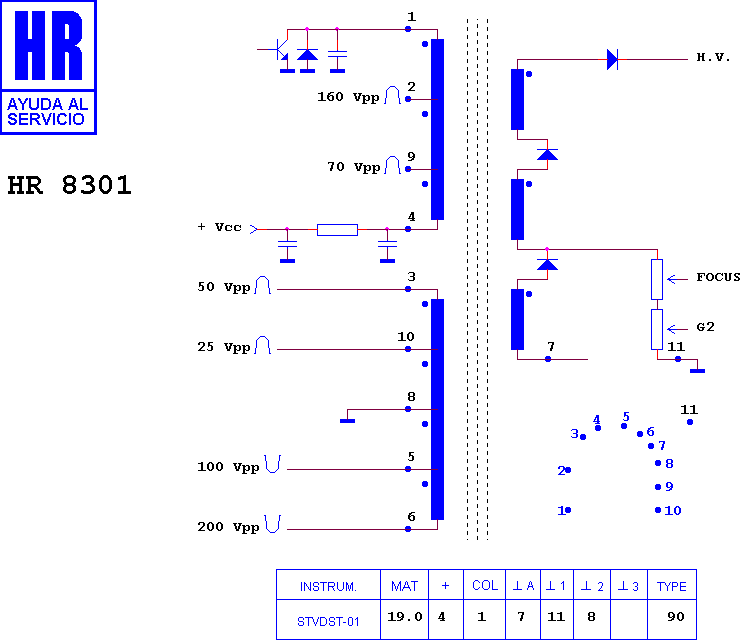

Schematic diagram for HR 8301
schematic

Manufacturer equivalents (3)

2002SPND · 50 H 0000175 · FSA 28014 M

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7749 · HR 7280 · HR 7088 · HR 7274 · HR 6180 · HR 6722 · HR 7621 · HR 7317 · HR 6254 · HR 80136 · HR 7144 · HR 7000

Fitted to (27)

DAEWOO 20 T 2 AS · DAEWOO 2002 DPND · DAEWOO CHASIS CN 115 I · DAEWOO DTH 14 Q 2 FS · DAEWOO DTH 14 Q 2 S · DAEWOO DTH 20 Q 1 FS · DAEWOO DTH 20 Q 2 FS · DAEWOO DTH 20 Q 3 FS · DAEWOO DTH 20 T 1 AS · DAEWOO DTH 20 T 2 AS · DAEWOO DTH 20 T 3 AS · DAEWOO DTQ 20 J 2 FC · DAEWOO DTQ 20 J 2 FS · DAEWOO DTQ 20 J 2 FSP · DAEWOO DTQ 20 N 2 FC · DAEWOO DTQ 20 N 2 FS · DAEWOO DTQ 20 N 2 FSP · DAEWOO DTQ 20 N 3 FC · DAEWOO DTQ 20 N 3 FS · DAEWOO DTQ 20 N 3 FSP · DAEWOO DTQ 20 V 1 FS · DAEWOO DTV 20 Q 3 · DAEWOO DTV 2003 · PHILCO 20 BP 8 · PHILCO 20 HR 9 · PHILCO 20 RS 8 · PHILCO CHASIS CM 537
