HR 7274

type ST · family 1AP1 · 21.7 kV maximum anode voltage · 90° deflection · 3 windings · 330 g

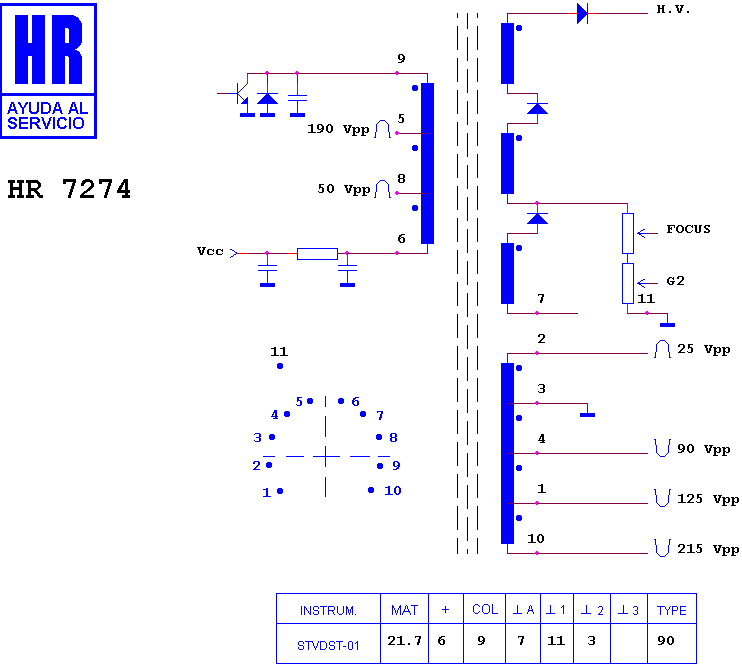

Schematic diagram for HR 7274
schematic

Manufacturer equivalents (2)

2435675 · 309 311 980

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7280 · HR 7172 · HR 7749 · HR 6020 · HR 7636 · HR 7200 · HR 7847 · HR 7621 · HR 6253 · HR 7144 · HR 6103 · HR 80320

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (15)

NORDMENDE CHASIS TX 80 · TELEFUNKEN 201/3 · TELEFUNKEN 201/4 · TELEFUNKEN 203 · TELEFUNKEN 203 VT · TELEFUNKEN CHASIS TX 80 · TELEFUNKEN M 301 · TELEFUNKEN MP 201/3 · TELEFUNKEN MP 201/4 · TELEFUNKEN MP 203 · TELEFUNKEN MP 203 VT · TELEFUNKEN PALCOLOR MP · THOMSON 51 MF 01 VT · THOMSON CHASIS TX 80 · THOMSON TS 5173

Search this part in the full database
