HR 8275

type ST · family 1YP · 43.8 kV maximum anode voltage · 110° deflection · 3 windings · 410 g

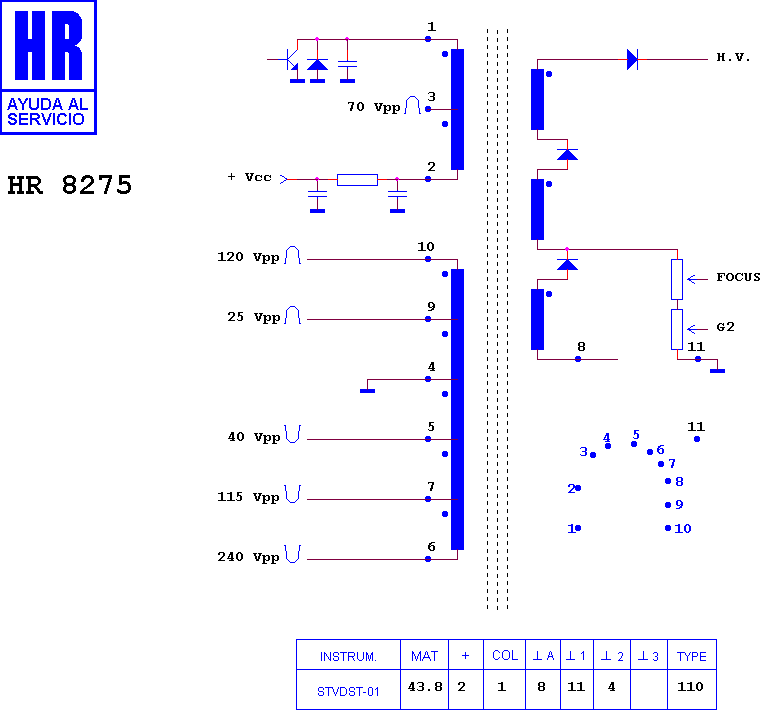

Schematic diagram for HR 8275
schematic

Manufacturer equivalents (19)

042 145 3 · 100906.20 · 1302.0019 · 1302.0019A · 1302.0019B · 1302.0019D · 23236454 · 23236596 · 40327-11 · 421453 · FAT30621 · FTB 4117 AR · FTB 4117 BE · HR 8275 · JF0101-01134 · KN30621 · KN35109N · TFB 4117 AR · TFB 4117 BE

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8801 · HR 8412 · HR 8418 · HR 8380 · HR 8823 · HR 7222 · HR 8520 · HR 80138 · HR 8966 · HR 8419 · HR 8552 · HR 8337

Fitted to (44)

TOSHIBA 2535 · TOSHIBA 2535 DB · TOSHIBA 2535 DF · TOSHIBA 2535 DN · TOSHIBA 2535 SF · TOSHIBA 2537 DT · TOSHIBA 2545 DB · TOSHIBA 2550 TB · TOSHIBA 2552 DB · TOSHIBA 2552 DD · TOSHIBA 2552 DF · TOSHIBA 2555 DB · TOSHIBA 2555 DD · TOSHIBA 2563 DB · TOSHIBA 2563 DD · TOSHIBA 2563 DN · TOSHIBA 2573 DB · TOSHIBA 2573 DD · TOSHIBA 2573 DF · TOSHIBA 2579 DB · TOSHIBA 2835 DB · TOSHIBA 2835 DN · TOSHIBA 2835 DT · TOSHIBA 2837 DT · TOSHIBA 2852 DB · TOSHIBA 2853 D · TOSHIBA 2853 DD · TOSHIBA 2853 DF · TOSHIBA 2855 DB · TOSHIBA 2857 DB · TOSHIBA 2863 DB · TOSHIBA 2863 DD · TOSHIBA 2873 DB · TOSHIBA 2873 DD · TOSHIBA 2873 DF · TOSHIBA 2879 DB · TOSHIBA 3535 DB · TOSHIBA 7037 DD · TOSHIBA 7073 DD · TOSHIBA CHASIS C 3 · TOSHIBA CHASIS C 3 SS · TOSHIBA CHASIS C 5 SR · TOSHIBA CHASIS C 6 SR · TOSHIBA CHASIS C 7 SR
