HR 7567

type ST · family 1NP · 21.3 kV maximum anode voltage · 90° deflection · 4 windings · 258 g

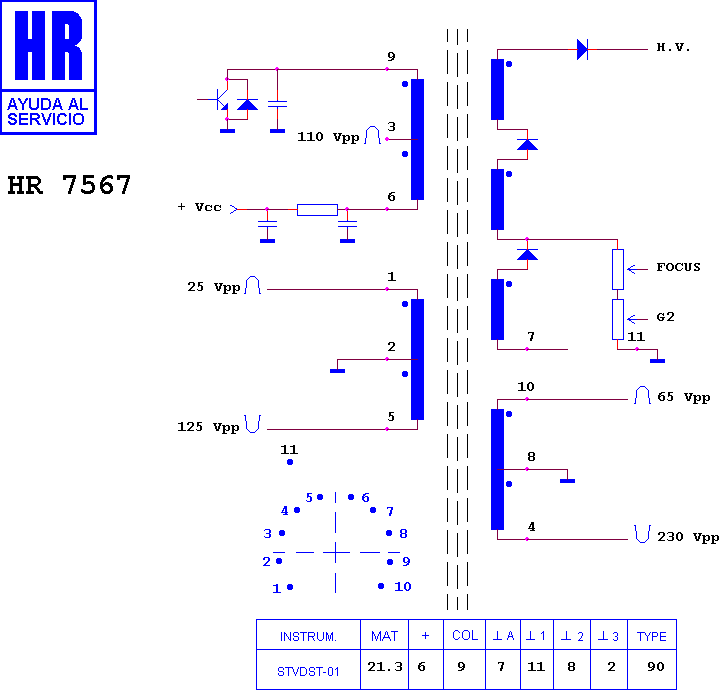

Schematic diagram for HR 7567
schematic

Manufacturer equivalents (4)

1142.0295 · 700402100 · 8700402100 · 88700402100

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7563 · HR 7588 · HR 7585 · HR 7598 · HR 7592 · HR 7597 · HR 8047 · HR 8922 · HR 8143 · HR 7669 · HR 7910 · HR 7997

Fitted to (43)

ANEX CHASIS F 10 · ATLANTIC CHASIS F 10 · CLATRONIC CHASIS F 10 · CONDOR CHASIS F 10 · DENTAL CHASIS F 10 · DESMET CHASIS F 10 · DOMOH CHASIS F 10 · DUMONT CHASIS F 10 · DUMONT DT 2 H 51 TXT · DUMONT DT 2237 B TXT · FORMENTI - ADMIRAL 2754 · FORMENTI - ADMIRAL CHASIS F 10 · GALAXY CHASIS F 10 · GRANDIN CHASIS F 10 · H ELECTRONIC CHASIS F 10 · HANNOVER CHASIS F 10 · INTERVISION CHASIS F 10 · KENDO CHASIS F 10 · KENEX CHASIS F 10 · KERION 1014 TX · KERION CHASIS F 10 · M ELECTRONIC CHASIS F 10 · NECKERMANN CHASIS F 10 · PHOENIX CHASIS F 10 90§ · SAVE CHASIS F 10 · SCHAUB-LORENZ CHASIS F 10 · SCOTT CHASIS F 10 · SINGER CHASIS F 10 · SOUND WAVE CHASIS F 10 · SPORT GENEXA CHASIS F 10 · TELEFAC CHASIS F 10 · TELEGAZI CHASIS F 10 · TELEVIDEON CHASIS F 10 · TENSAI CHASIS F 10 · ULTRAVOX TVC 90§ 20" · UNITED CHASIS F 10 · URANYA CHASIS F 10 · VISION CHASIS F 10 · WATSON CHASIS F 10 · WATT-RADIO CHASIS F 10 · WELTBLICK CHASIS F 10 · WELTBLICK V 2237 B TXT · WESTINGHOUSE CHASIS F 10
