HR 8047

type ST · family 1AP2 · 21 kV maximum anode voltage · 90° deflection · 4 windings · 320 g

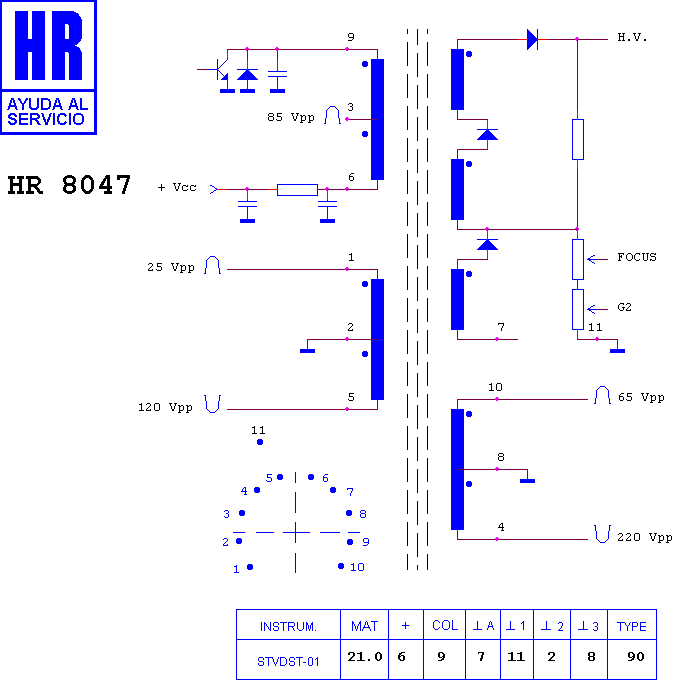

Schematic diagram for HR 8047
schematic

Manufacturer equivalents (11)

0231407 · 104417.80 · 1105.1327 · 1105.1327A · 231407 · 40332-15 · 700402140 · 720203 · 8700402140 · 88700402140 · FAT30504

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7585 · HR 7563 · HR 7588 · HR 7567 · HR 7597 · HR 7592 · HR 7598 · HR 7660 · HR 7659 · HR 7908 · HR 7856 · HR 8143

Fitted to (31)

ANE TVC 2 H 51 · CARENA TC 2 H 51 · CARENA TC 921 · CLATRONIC CTV 334 · DESMET 2 H 55 · DESMET TVC 2 H 55 · FORMENTI - ADMIRAL CHASIS F 10 · FORMENTI - ADMIRAL CHASIS F 10 R 4 · INTERVISION CTV 2455 TXT · INTERVISION ITV 2455 TXT · NEUFUNK TVC 5595 · PHX 2555 TXT · PHX CTV 2 C 55 BIF · PHX CTV 2 C 55 BIF TXT · PHX TVC 255 R-C · TELEFAC 2 C 55 · TELEFAC 2 H 51 · TELEFAC TVC 2 C 55 · TELEFAC TVC 2 H 51 · TELEGAZI 2755 TXT · TELEGAZI 4948/4 · TELEGAZI CHASIS F 10 R 4 · TELEGAZI V 2 S 55 TXT · TELEGAZI V 2555 TXT · TELEGAZI W 2555 · TELEGAZI W 2555 TXT · TELEGAZI W 2755 TXT · WATSON FA 5473 · WATSON TA 5510 ST · WELTBLICK CHASIS F 10 · WESTINGHOUSE W 2 H 51
