HR 7183

type ST · family 1NP1 · 19 kV maximum anode voltage · 90° deflection · 3 windings · 278 g

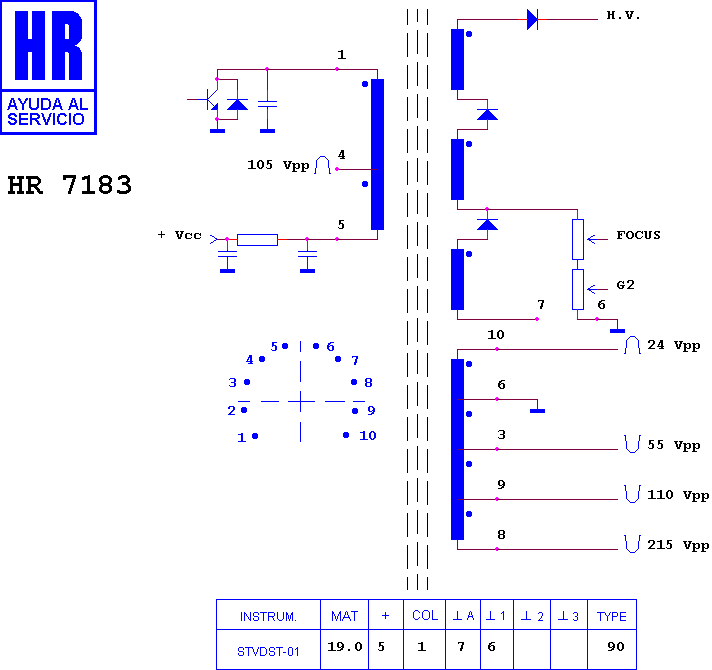

Schematic diagram for HR 7183
schematic

Manufacturer equivalents (3)

2434222 · FB059 · FBT 059

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7518 · HR 7149 · HR 7567 · HR 7584 · HR 7596 · HR 8498 · HR 7563 · HR 7820 · HR 80293 · HR 8747 · HR 8922 · HR 7997

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (2)

HITACHI 1500 · HITACHI CDT 1500
