HR 7519

type ST · family 1NP1 · 19 kV maximum anode voltage · 90° deflection · 2 windings · 246 g

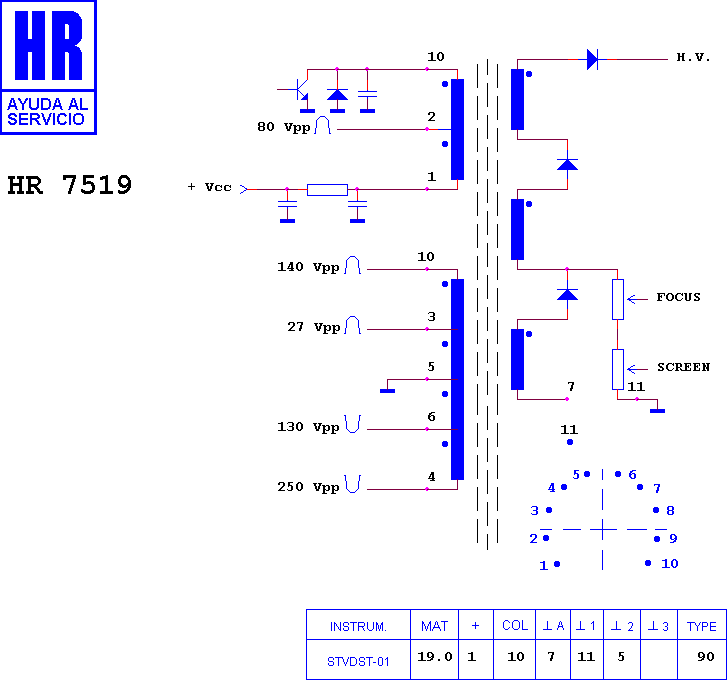

Schematic diagram for HR 7519
schematic

Manufacturer equivalents (52)

003071076 · 1142.0225 · 138 37011 · 138 37013 · 138 37014 · 150 F 6 D · 23236052 · 23236062 · 3122 128 30131 · 3122 128 30132 · 3122 138 37010 · 3122 138 37011 · 3122 138 37012 · 3122 138 37013 · 3122 138 37014 · 3122 138 37015 · 3122 138 37016 · 3122 138 37017 · 3122 138 37018 · 3122 138 37019 · 3122 138 37350 · 3122 138 37351 · 3122 138 37352 · 3122 138 37353 · 3122 138 37354 · 3122 268 30130 · 3122 268 30131 · 3122 268 30132 · 37010 · 37011 · 37012 · 37013 · 37014 · 37015 · 37016 · 37017 · 37018 · 37019 · 8518.603 · AT 2079/09 · AT 2079/09 M · AT 2079/109 · AT 2079/19 · AT2079/8 · BSC 22-66 · FAT 3903 · KN3903 · ME/6175-00 · PET 19-D5 · RO 336 · RO 836 · TR 836

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7723 · HR 7669 · HR 7822 · HR 7711 · HR 8696 · HR 7830 · HR 7919 · HR 6090 · HR 7854 · HR 7905 · HR 7983 · HR 6022

Fitted to (14)

BEKO - BEKOTEKNIK 22 A · BEKO - BEKOTEKNIK CTV · PHILIPS 21 GR 1369/79 · PRINSTON 14 B 3 N 03 · TOSHIBA 13837011 · TOSHIBA 14" · TOSHIBA 150 F 6 D · TOSHIBA 150 F 6 T · TOSHIBA 150 R 6 B · TOSHIBA 150 R 6 BZ · TOSHIBA 3122 · TOSHIBA CHASIS PW 5342 · TOSHIBA MONITOR · VORTICE M 150/6 T
