HR 8208

type ST · family 1SP1 · 21.3 kV maximum anode voltage · 90° deflection · 4 windings · 340 g

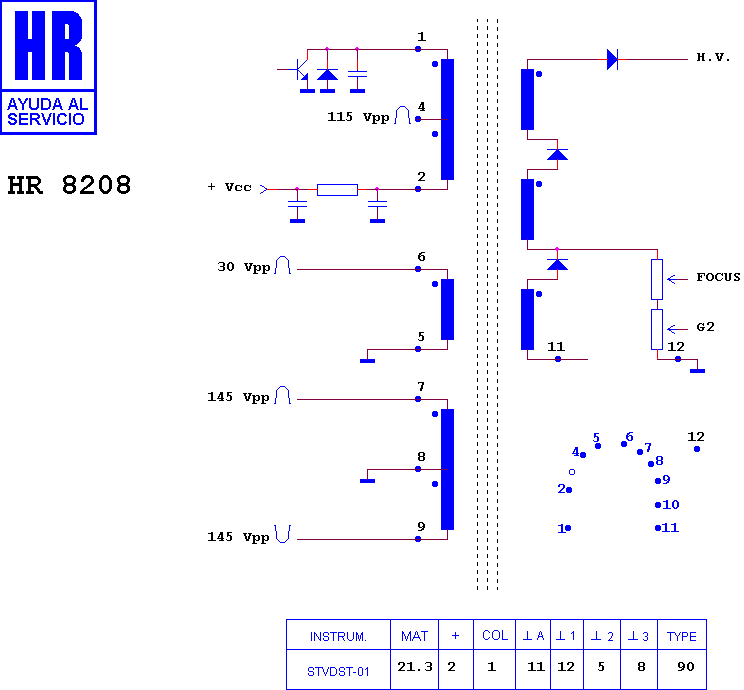

Schematic diagram for HR 8208
schematic

Manufacturer equivalents (22)

1-453-193-00 · 1-453-193-11 · 1-453-193-21 · 1-453-211-00 · 1-453-211-10 · 1-453-211-11 · 1-453-283-11 · 1-453-283-21 · 8-598-860-00 · 8-598-960-00 · 8-598-960-01 · 8-598-960-10 · 8-598-960-11 · 8-598-960-31 · 8-598-961-00 · 859896013 · NX 1742//M · NX 1742//M3A · NX 1744 · NX 1744/X4E4 · NX 4523 ZJE · NX 4523//M9

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8662 · HR 80083 · HR 7426 · HR 8209 · HR 8531 · HR 7050 · HR 7785 · HR 7650 · HR 8233 · HR 7002 · HR 8267 · HR 8283

Fitted to (38)

AIWA F 2500 NH · AIWA TFV 2500 NH · AIWA TV-F 2100 NH · AIWA TV-F 2500 · AIWA TV-F 2500 NH · AIWA TV/DVD VX-F 20 DV 1 · AIWA TV/VIDEO COMBI VX-F 20 DV 1 · AIWA TVF 2500 · AIWA VXF 20 DV 1 · SONY CHASIS BG 1 S · SONY F 2400 U · SONY KV 20 S 45 · SONY KV 21 ME 40 · SONY KV 21 ME 40/8 · SONY KV 21 R 22 C · SONY KV 21 R 22/8 · SONY KV 21 RS 50 C 7 · SONY KV 21 RS 507 · SONY KV 21 SD 1 · SONY KV 21 XE 40 B · SONY KV 21 XTR 3 · SONY KV 2168 MT · SONY KV 2197 M 3 · SONY KV 2197 M 5 S · SONY KV F 2400 U · SONY KV G 21 M 1 · SONY KV G 21 M 2 · SONY KV G 21 P 1 · SONY KV G 21 Q 1 · SONY KV G 21 T 1 · SONY KV G 21 TI · SONY KV J 21 MD 1 · SONY KV J 21 MF 1 · SONY KV J 21 MF 3 · SONY KV T 21 MF · SONY KV T 21 MF 1 · SONY KV T 21 MF 1 I · SONY TV-F 2400 U
