HR 7050

type ST · family 1NP1 · 4 windings · 278 g

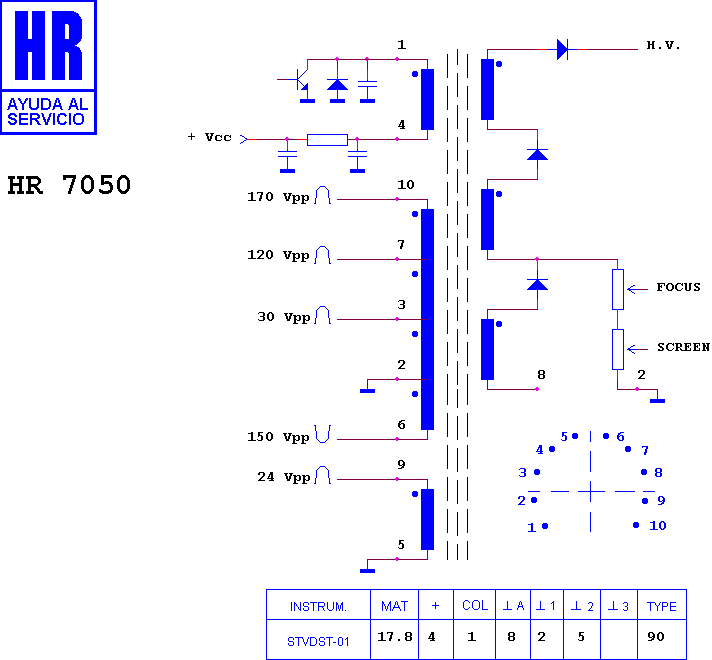

Schematic diagram for HR 7050
schematic

Manufacturer equivalents (12)

002 651 0185 · 17.844 · 17.857 · 26510185 · 365138 · BSC 0604 · F 1220 CE · FAT3853 · HR 7050 · ME/6143-00 · MSH-S102 · RTRNF1220CEZZ

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7426 · HR 8267 · HR 8483 · HR 7002 · HR 6382 · HR 6142 · HR 6624 · HR 8678 · HR 8283 · HR 46276 · HR 7299 · HR 8779

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (17)

ELBE CHASIS SHE 14 · ELBE TVC 14" ELBE-SHARP · ELBE TVC 1401 · KRIESLER CTV 37-104 · SANYUAN C 1411 SK · SHARP 34 PT 2 · SHARP C 1401 G · SHARP C 1401 GS · SHARP C 1401 GTS · SHARP C 1405 G · SHARP C 1405 H · SHARP C 2095 G · SHARP C 2095 GS · SHARP C 2097 G · SHARP C 2097 GS · SHARP C 34 PT 2 · SHARP CX 1461

Search this part in the full database
