HR 8283

type ST · family 1XP1 · 21.4 kV maximum anode voltage · 90° deflection · 3 windings · 290 g

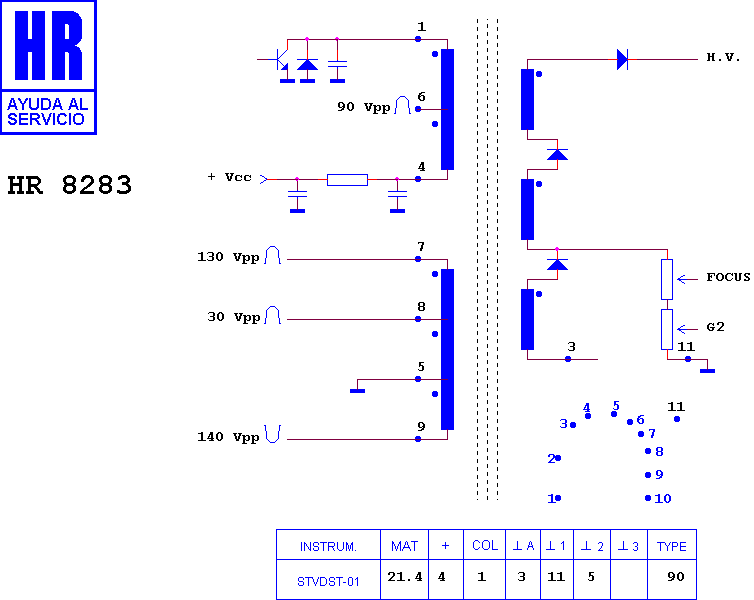

Schematic diagram for HR 8283
schematic

Manufacturer equivalents (8)

KT 6020 · TAT 1409 · TAT 1409 A · TAT 1409 B · TAT 1409 C · TAT 1420 A · TAT1409D · TAT1420

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8261 · HR 7650 · HR 8531 · HR 8267 · HR 8662 · HR 8209 · HR 7906 · HR 7298 · HR 8711 · HR 80083 · HR 8208 · HR 8754

Fitted to (19)

CCE HPS 1401 · CCE HPS 1401 B · CCE HPS 1401 C · CCE HPS 1401 F · CCE HPS 1401 H · CCE HPS 1402 · CCE HPS 1402 B · CCE HPS 1402 F · CCE HPS 1403 · CCE HPS 1403 B · CCE HPS 1403 C · CCE HPS 1403 D · CCE HPS 1404 · CCE HPS 1405 C · CCE HPS 1405 H · CCE MT 14 · CCE TV 14 BLKB · CCE TV 14 BLKC · CCE TVC 141
