HR 8196

type SM · family 1VP · 22.2 kV maximum anode voltage · L° deflection · 4 windings · 402 g

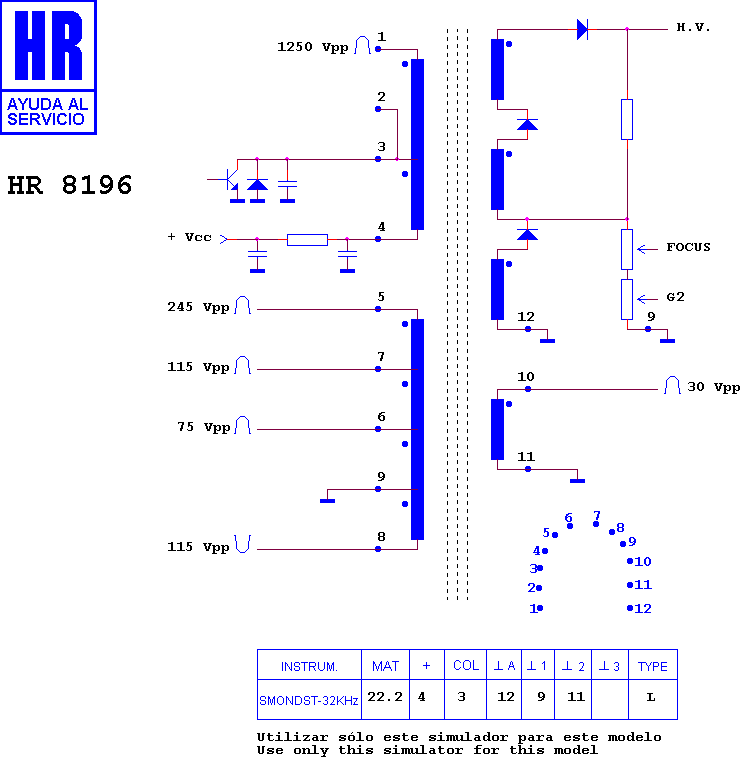

Schematic diagram for HR 8196
schematic

Manufacturer equivalents (18)

003323102 · 0100915 · 100915 · 1090924 · 1372.0032 · 1372.0032 C · 1372.0032A · 2133361 · 2239572 · 3311-0100915 · 35838320 · FAT30716 · HG 53025 · HR 8196 · KN30724 · KN35285N · RO754 · TR754

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6663 · HR 8431 · HR 8470 · HR 6662 · HR 8566 · HR 6597

Fitted to (22)

HANSEATIC CHASIS 17.1-702 16 · HANSEATIC CTV 70-100 · HANSEATIC CTV 70-110 · NECKERMANN 70 238 · NECKERMANN 773/174 · NECKERMANN TV 17.1 · PALLADIUM 773/174 · PALLADIUM PALLADIUM · PALLADIUM TV 17.1 · SCHNEIDER 68 8868 · SCHNEIDER 70 231 · SCHNEIDER 70 231 13/P · SCHNEIDER 70 238 · SCHNEIDER CHASIS TV 17 · SCHNEIDER CHASIS TV 17.1 · SCHNEIDER CTV 2810 · SCHNEIDER PARTY 75 · SCHNEIDER STV 1750 · SCHNEIDER STV 1761 · SCHNEIDER TCM · SCHNEIDER TV 17 · SCHNEIDER TV 17.1
