HR 8566

type SM · family 1YD · 27 kV maximum anode voltage · L° deflection · 4 windings · 408 g

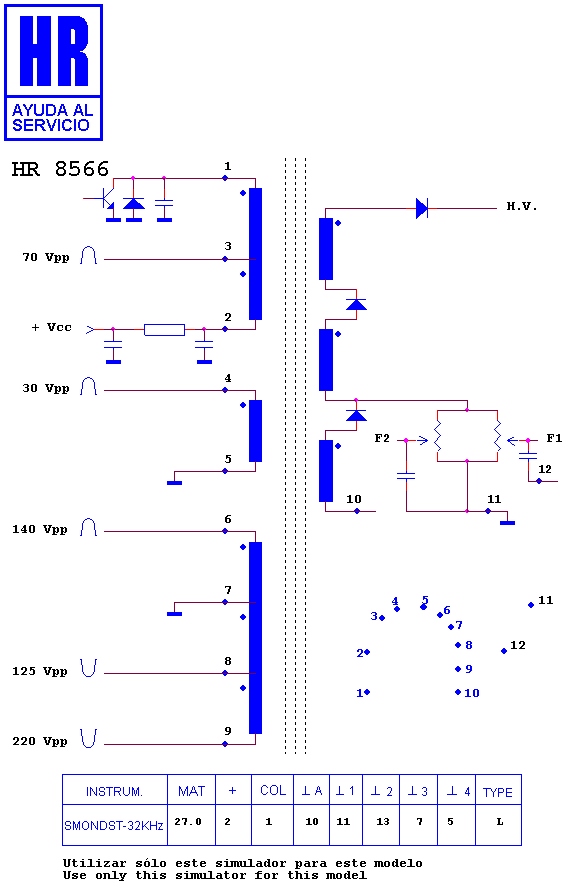

Schematic diagram for HR 8566
schematic

Manufacturer equivalents (14)

003582303 · 1-453-222-11 · 1-453-222-21 · 1372.7085 · 1372.7085A · 8-598-986-00 · 8-598-986-10 · FAT30691 · FMA0011 · HR 8566 · NX 4003/U2B4 · NX4003/X · RO608 · TR608

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8470 · HR 8457 · HR 8196 · HR 7674

Fitted to (27)

SONY CHASIS AE 4 · SONY KV 25 C 3 B · SONY KV 25 C 3 D · SONY KV 25 C 3 E · SONY KV 25 K 1 B · SONY KV 25 K 1 D · SONY KV 25 K 1 E · SONY KV 25 X 3 B · SONY KV 28 FX 60 B · SONY KV 28 WF 3 D · SONY KV 28 WF 3 E · SONY KV 28 WS 4 B · SONY KV 28 WS 4 D · SONY KV 28 WS 4 E · SONY KV 28 WX 10 B · SONY KV 28 WX 2 D · SONY KV 28 WX 2 E · SONY KV 29 C 3 · SONY KV 29 C 3 A · SONY KV 29 C 3 B · SONY KV 29 C 3 D · SONY KV 29 C 3 DC · SONY KV 29 C 3 E · SONY KV 29 K 1 A · SONY KV 29 K 1 D · SONY KV 32 FS 60 B · SONY KV 32 FX 60 B
