HR 8457

type SM · family 1VP · 21.5 kV maximum anode voltage · L° deflection · 4 windings · 408 g

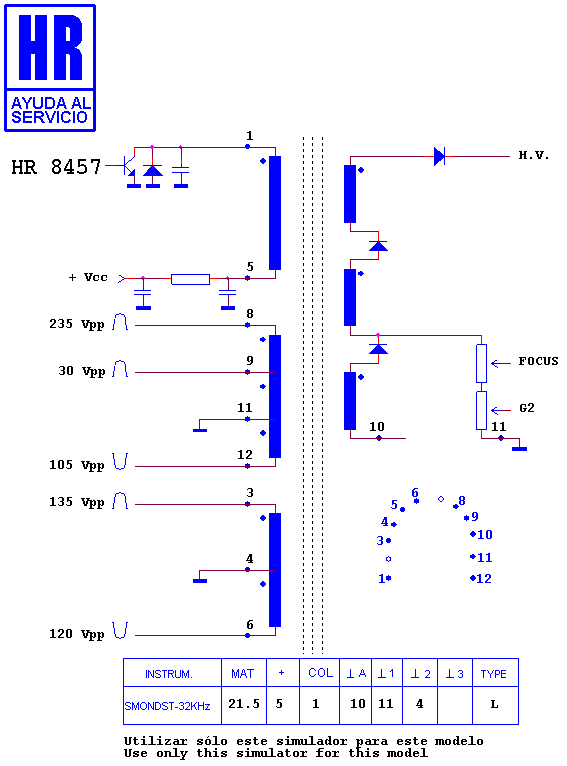

Schematic diagram for HR 8457
schematic

Manufacturer equivalents (26)

003323135 · 13821131 · 1392.7001 · 1392.7001 S · 1392.7001A · 1392.7001B · 1392.7001E · 1392.7001F · 1392.7007 · 1392.7007B · 21130 · 21131 · 242253100071 · 242253102429 · 3128 138 21131 · 53100071 · 53102429 · 8228 001 33243 · BS 7978 · DV2076/21131 · HR 8457 · KN35007N · OV 2076 M-21131 · OV 2076-21131 · RO491 · TR491

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8470 · HR 8566 · HR 7674

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (22)

PHILIPS 25 PT 7106/12 · PHILIPS 25 PT 7106/12 R · PHILIPS 28 PT 7106/12 · PHILIPS 28 PT 7106/12 R · PHILIPS 28 PT 7106/19 · PHILIPS 28 PT 7206/12 · PHILIPS 28 PT 7206/12 R · PHILIPS 28 PT 7306/12 R · PHILIPS 28 PW 8206/12 · PHILIPS 28 PW 8506/12 · PHILIPS 28 PW 8506/19 · PHILIPS 28 PW 8707/12 · PHILIPS 29 PT 8006/12 R · PHILIPS 29 PT 9007/12 · PHILIPS 32 PW 8206/12 · PHILIPS 32 PW 8206/12 R · PHILIPS 32 PW 8206/19 · PHILIPS 32 PW 8506 · PHILIPS 32 PW 8506/16 · PHILIPS 32 PW 8506/19 · PHILIPS CHASIS EM 2 E AA · PHILIPS CHASIS EM 2 E.AA
