HR 8131

type ST · family 1YP · 37.5 kV maximum anode voltage · 110° deflection · 4 windings · 410 g

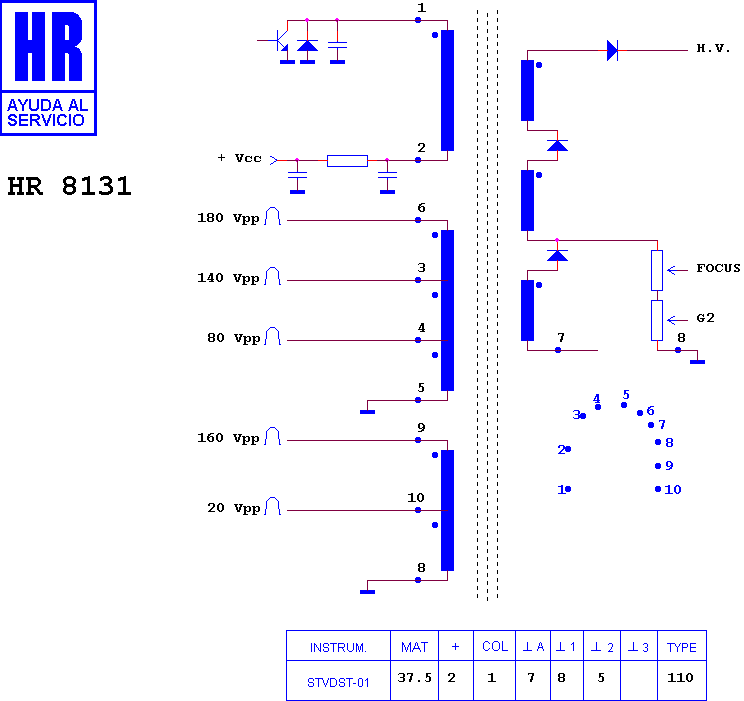

Schematic diagram for HR 8131
schematic

Manufacturer equivalents (13)

0432200292 · 043227001 · 0432270012 · 0432270042 · 0433227001 · 3220029 · 3227001 · 3227004 · 432200292 · 432270012 · 432270042 · FAT30628 · Y 261461

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7949 · HR 8856 · HR 80042 · HR 8220 · HR 8714 · HR 7717 · HR 80058 · HR 6701 · HR 8815 · HR 8764 · HR 8894 · HR 7610

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (14)

BSR 28 PL 71 X · MAGNAVOX 2880 TX · MATSUI CM 2880 TX · ORION 704 · ORION 7088 VT · ORION 712 VT · ORION 8500 TRC · ORION COLOR 704 · ORION COLOR 707 · ORION COLOR 7088 VT · ORION COLOR 712 VT · PROLINE TN 2800 · SAISHO CM 2280 TX · SAISHO CM 2880 TX
