HR 8073

type ST · family 1AP1 · 48.5 kV maximum anode voltage · 110° deflection · 5 windings · 370 g

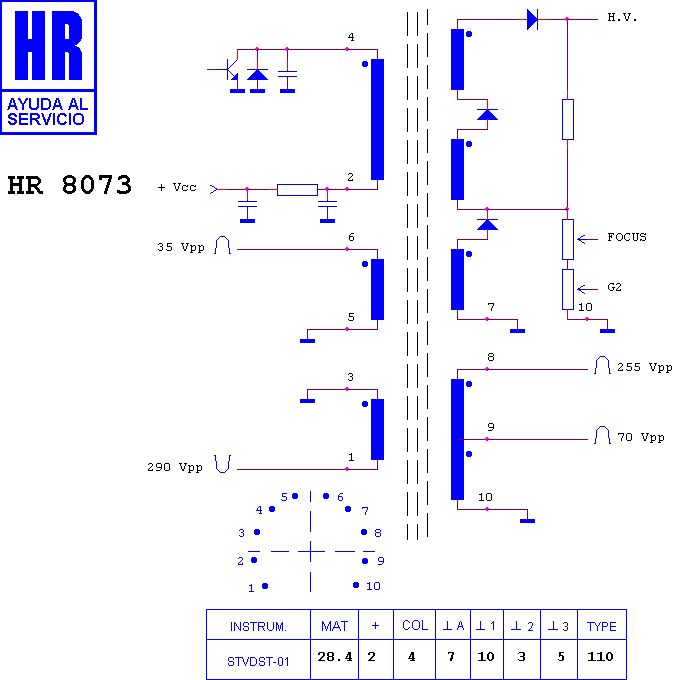

Schematic diagram for HR 8073
schematic

Manufacturer equivalents (5)

1172.0028 · 1172.0298 · 46 155 0016 · 50 BN 0085 · 50 BN 0093

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7185 · HR 6703 · HR 6513 · HR 7178 · HR 6073 · HR 6231 · HR 6246 · HR 7642 · HR 8023 · HR 7378 · HR 6521 · HR 6291

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (11)

KENT 25 C 12017 · KENT 26 C 14 F 156 · KENT MOD 2 · KENT MONITOR · KME 25 C 12017 · KME 26 C 14 F 156 · KME MOD 2 · KME MONITOR · ROCHESTER 25 C 12017 · ROCHESTER 26 C 12 F 22 B · ROCHESTER MONITOR
