HR 7378

type ST · family 1AP1 · 25.2 kV maximum anode voltage · 110° deflection · 3 windings · 328 g

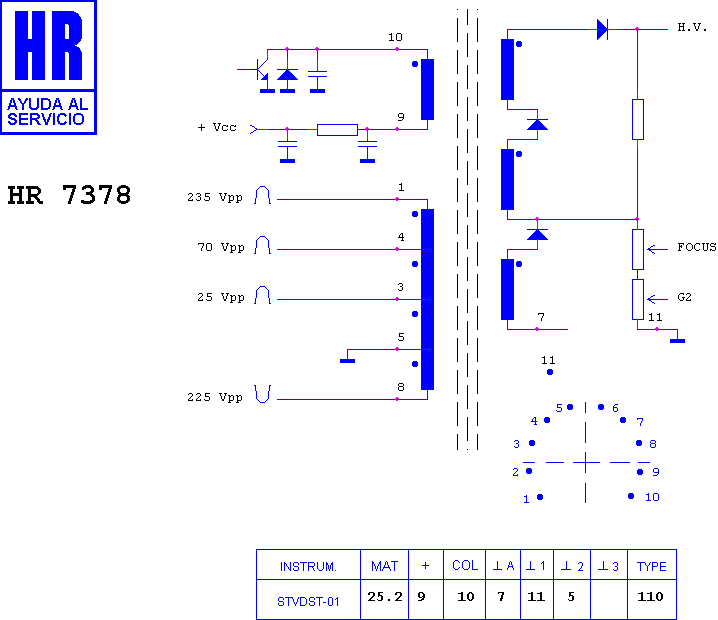

Schematic diagram for HR 7378
schematic

Manufacturer equivalents (42)

003311115 · 003311116 · 1192.0697 · 1192.0707 · 1192.0707A · 1192.0977 · 1192.6005 · 1352.3005 · 1352.30050 · 1352.3005A · 1352.3005R · 1352.3008 · 1352.3008 A · 1362.3013 · 24512.50 · 26058.050 · 26128050 · 276-025923 · 276-24512 · 276-24512.050 · 276-24512.50 · 276-24513 · 276-24513.050 · 276-25923 · 276-26058 · 276-26058.050 · 276-26128 · 276-26128.050 · 276-28050 · AFS 281 · AFS 309 · FAT30379 · FAT30451 · HR 7378 · KN30379 · KN30451 · M 12-05 · M 12-06 · RO 351 · RO 352 · TR 351 · TR 352

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80073 · HR 6703 · HR 8857 · HR 6234 · HR 6368 · HR 6102 · HR 80037 · HR 8465 · HR 6387 · HR 7185 · HR 6370 · HR 7399

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY. SCREEN CIRCUIT IN THE MAIN BOARD OF CHASIS

Fitted to (45)

EMERSON E 9325 C · LOEWE / LOEWE-OPTA 53 474 · LOEWE / LOEWE-OPTA 53 476 · LOEWE / LOEWE-OPTA 54 404 · LOEWE / LOEWE-OPTA 54 405 · LOEWE / LOEWE-OPTA 54 421 · LOEWE / LOEWE-OPTA 54 451 · LOEWE / LOEWE-OPTA 54 452 · LOEWE / LOEWE-OPTA 54 453 · LOEWE / LOEWE-OPTA 54 454 · LOEWE / LOEWE-OPTA 54 455 · LOEWE / LOEWE-OPTA 55 401 · LOEWE / LOEWE-OPTA 55 452 · LOEWE / LOEWE-OPTA 55 453 · LOEWE / LOEWE-OPTA 55 454 · LOEWE / LOEWE-OPTA 57 401 · LOEWE / LOEWE-OPTA 57 402 · LOEWE / LOEWE-OPTA 57 409 · LOEWE / LOEWE-OPTA 57 410 · LOEWE / LOEWE-OPTA CALIDA 5063 · LOEWE / LOEWE-OPTA CALIDA 5070 · LOEWE / LOEWE-OPTA CALIDA 5072 · LOEWE / LOEWE-OPTA CHASIS E 3000 · LOEWE / LOEWE-OPTA CHASIS E 3000 110§ · LOEWE / LOEWE-OPTA CONTUR 1263 · LOEWE / LOEWE-OPTA CONTUR 1270 · LOEWE / LOEWE-OPTA CONTUR 1463 · LOEWE / LOEWE-OPTA CONTUR 1470 · LOEWE / LOEWE-OPTA CT 1163 · LOEWE / LOEWE-OPTA CT 1170 · LOEWE / LOEWE-OPTA MONACO 7700 · LOEWE / LOEWE-OPTA PLANUS 4063 · LOEWE / LOEWE-OPTA PLANUS 4072 · LOEWE / LOEWE-OPTA PROFIL 2163 · LOEWE / LOEWE-OPTA PROFIL 2163 S · LOEWE / LOEWE-OPTA PROFIL 2170 · LOEWE / LOEWE-OPTA PROFIL 2170 S · LOEWE / LOEWE-OPTA PROFIL 3070 · LOEWE / LOEWE-OPTA PROFIL 3070 S · LOEWE / LOEWE-OPTA PROFIL 3263 · LOEWE / LOEWE-OPTA PROFIL 3270 · LOEWE / LOEWE-OPTA PROFIL 3272 · SCHAUB-LORENZ 4072 · SCHAUB-LORENZ E · SCHAUB-LORENZ E 4072

Search this part in the full database
