HR 7643

type ST · family 1XP1 · 19.2 kV maximum anode voltage · 90° deflection · 3 windings · 260 g

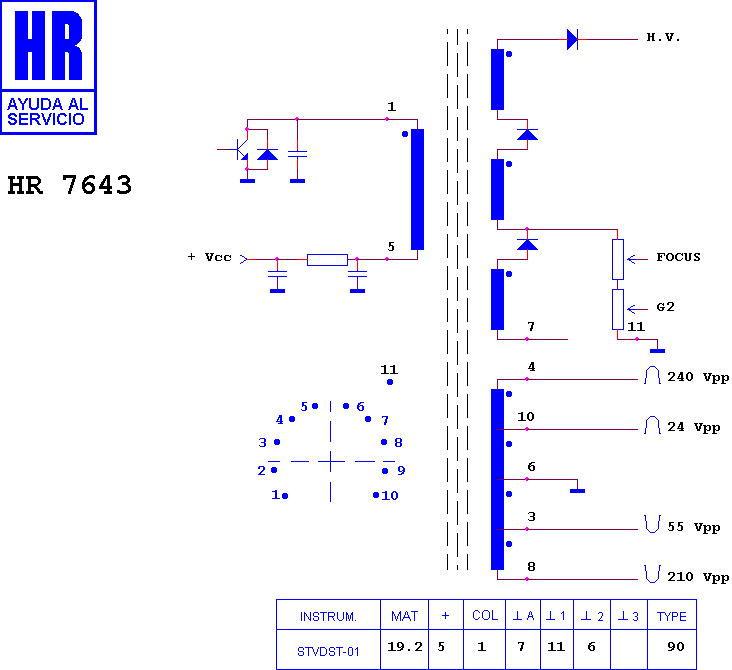

Schematic diagram for HR 7643
schematic

Manufacturer equivalents (5)

2434494 · 2434494 H · FAT30172 · HR 7643 · TR 7447

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8537 · HR 8122 · HR 8041 · HR 8341 · HR 7529 · HR 7353 · HR 7587 · HR 7594 · HR 8468 · HR 7186 · HR 7097 · HR 7241

Fitted to (16)

GRANADA 51 C 122 · GRANADA C 51 ES 5 · GRANADA C 51 ES 6 · HITACHI COT 2068 · HITACHI CPT 2066 · HITACHI CPT 2068 · HITACHI CPT 2158 · HITACHI CPT 2158-341 · HITACHI CPT 2568 · OTTO-VERSAND 349 576 · OTTO-VERSAND 349 577 · OTTO-VERSAND 387 890 · OTTO-VERSAND 387 891 · OTTO-VERSAND 387 895 · OTTO-VERSAND 387 896 · OTTO-VERSAND CPT 2158
