HR 7397

type ST · family 1AP1 · 18.5 kV maximum anode voltage · 90° deflection · 3 windings · 362 g

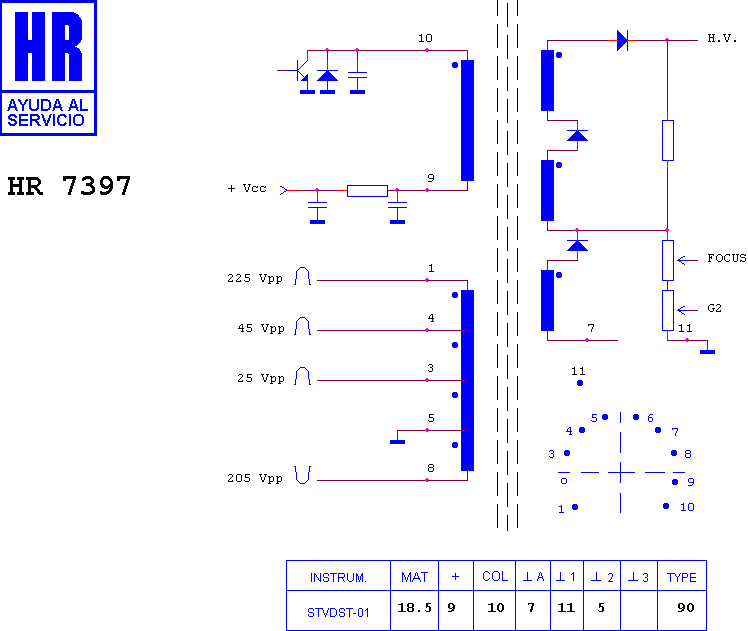

Schematic diagram for HR 7397
schematic

Manufacturer equivalents (19)

003311114 · 1192.0717 · 1192.0717 D · 1192.0967 · 1352.3007 · 1352.30070 · 1352.3007A · 1362.3016 · 24518.050 · 24518051 · 276-24518 · 276-24518.050 · 276-24518.051 · FAT30413 · HR 7397 · KN30413 · M 12-72 · RO 361 · TR 361

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7587 · HR 8690 · HR 8537 · HR 7784 · HR 7912 · HR 7643 · HR 7096 · HR 8122 · HR 8341 · HR 7529 · HR 7186 · HR 7104

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (6)

LOEWE / LOEWE-OPTA 53 475 · LOEWE / LOEWE-OPTA 54 428 · LOEWE / LOEWE-OPTA CALIDA 5055 · LOEWE / LOEWE-OPTA CALIDA 5155 · LOEWE / LOEWE-OPTA CALIDA 5255 · LOEWE / LOEWE-OPTA CHASIS E 3000 90§

Search this part in the full database
