HR 7051

type ST · family 1AP2 · 20.7 kV maximum anode voltage · 90° deflection · 4 windings · 324 g

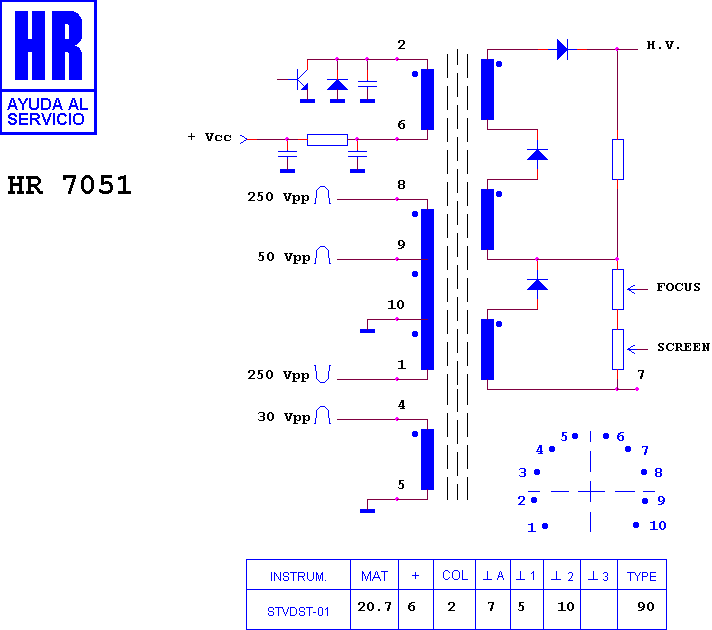

Schematic diagram for HR 7051
schematic

Manufacturer equivalents (4)

30310/03 · 32328.00 · 32328.01 · HR 7051

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7004 · HR 7096 · HR 7784 · HR 8021 · HR 7110 · HR 7397 · HR 6125 · HR 7566 · HR 7538 · HR 8559 · HR 6047 · HR 7038

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (87)

ALBIRAL-ALBICOLOR 14 M 190 · ALBIRAL-ALBICOLOR 15 M 290 · ALBIRAL-ALBICOLOR 16 M 190 · ALBIRAL-ALBICOLOR 17 M 390 · ALBIRAL-ALBICOLOR 21 M 312 · ALBIRAL-ALBICOLOR 21 M 390 · ALBIRAL-ALBICOLOR 21 MC 390 · ALBIRAL-ALBICOLOR 2140-88 · ALBIRAL-ALBICOLOR 2211-88 · ALBIRAL-ALBICOLOR CHASIS A 88 · ALBIRAL-ALBICOLOR CHASIS C 88 · ALBIRAL-ALBICOLOR CHASIS C 89 · ALBIRAL-ALBICOLOR CHASIS C 91 · ALBIRAL-ALBICOLOR CHASIS SC · ALBIRAL-ALBICOLOR CHASIS T · ALBIRAL-ALBICOLOR CHASIS TB · ASTROSOUND 14 M 190 · ASTROSOUND 15 M 290 · ASTROSOUND 16 M 190 · ASTROSOUND 17 M 390 · ASTROSOUND 21 M 390 · ASTROSOUND 21 MC 390 · ASTROSOUND 2140/88 · ASTROSOUND CHASIS A 88 · ASTROSOUND CHASIS C 88 · ASTROSOUND CHASIS C 89 · ASTROSOUND CHASIS C 91 · ASTROSOUND CHASIS SC · ASTROSOUND CHASIS T · ASTROSOUND CHASIS TB · FUJITSU 14 M 190 · FUJITSU 15 M 290 · FUJITSU 16 M 190 · FUJITSU 17 M 390 · FUJITSU 21 M 390 · FUJITSU 21 MC 390 · FUJITSU 2140-88 · FUJITSU 2211-88 · FUJITSU CHASIS A 88 · FUJITSU CHASIS C 88 · FUJITSU CHASIS C 89 · FUJITSU CHASIS C 91 · FUJITSU CHASIS SC · FUJITSU CHASIS T · FUJITSU CHASIS TB · KOLSTER 14 M 190 · KOLSTER 15 M 290 · KOLSTER 16 M 190 · KOLSTER 17 M 390 · KOLSTER 21 M 390 · KOLSTER 21 MC 390 · KOLSTER 2140/88 14" · KOLSTER 2211/88 21" · KOLSTER CHASIS A 88 90§ · KOLSTER CHASIS C 88 90§ · KOLSTER CHASIS C 89 90§ · KOLSTER CHASIS C 91 90§ · KOLSTER SERIE SC 90§ · KOLSTER SERIE T 90§ · KOLSTER SERIE TB 90§ · MINERVA 14 M 190 · MINERVA 15 M 290 · MINERVA 16 M 190 · MINERVA 17 M 390 · MINERVA 21 M 390 · MINERVA 21 MC 390 · MINERVA 2140/88 · MINERVA 2211/88 · MINERVA CHASIS A 88 90§ · MINERVA CHASIS C 88 90§ · MINERVA CHASIS C 89 90§ · MINERVA CHASIS C 91 90§ · TANAKA 14 M 190 · TANAKA 15 M 290 · TANAKA 16 M 190 · TANAKA 17 M 390 · TANAKA 21 M 390 · TANAKA 21 MC 390 · TANAKA 2140/88 14" · TANAKA 2211/88 21" · TANAKA CHASIS A 88 90§ · TANAKA CHASIS C 88 90§ · TANAKA CHASIS C 89 90§ · TANAKA CHASIS C 91 90§ · TANAKA SERIE SC 90§ · TANAKA SERIE T 90§ · TANAKA SERIE TB 90§
