HR 7538

type ST · family 1NP · 17.9 kV maximum anode voltage · 90° deflection · 4 windings · 260 g

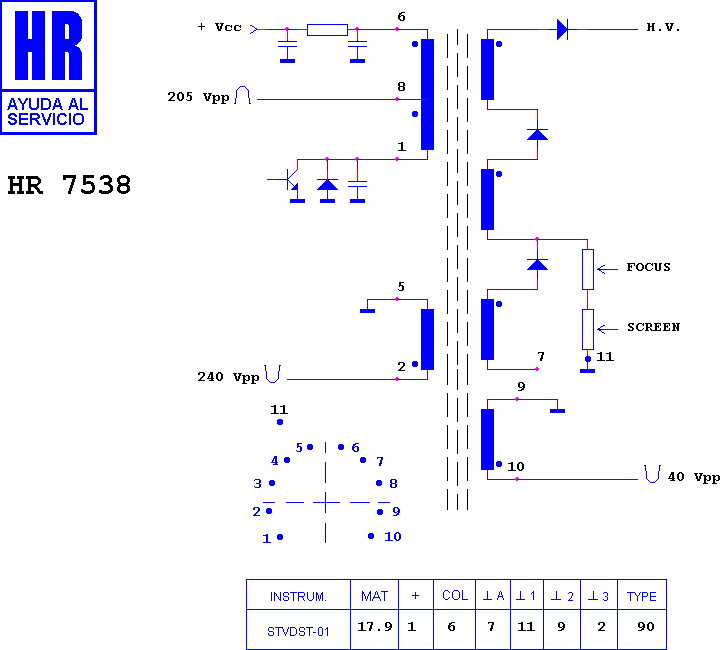

Schematic diagram for HR 7538
schematic

Manufacturer equivalents (9)

009.620084 · 06 D-3-095-001 · 06 D-3-095-002 · 06 D-3-095-003 · 2435121 · 962 008 4 · ME/6323-00 · TR 4185 · Y 260761

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8378 · HR 6595 · HR 7795 · HR 6106 · HR 8341 · HR 8248 · HR 7004 · HR 8451 · HR 7051 · HR 7110 · HR 7557 · HR 7587

Fitted to (27)

FERGUSON-THORN-EMI 14 D 1 · FERGUSON-THORN-EMI 14 D 2 · FERGUSON-THORN-EMI 14 J 1 · FERGUSON-THORN-EMI 14 J 2 · FERGUSON-THORN-EMI 14 J 9 · FERGUSON-THORN-EMI 14 L 1 · FERGUSON-THORN-EMI 14 L 2 · FERGUSON-THORN-EMI 14 L 9 · FERGUSON-THORN-EMI 14 M 1 · FERGUSON-THORN-EMI 14 M 2 · FERGUSON-THORN-EMI 14 M 9 · FERGUSON-THORN-EMI 3 MC 09 · FERGUSON-THORN-EMI 36 K 2 · FERGUSON-THORN-EMI CHASIS TX 85 · FERGUSON-THORN-EMI CHASIS TX 85/011 · FERGUSON-THORN-EMI CHASIS TX 86 · FERGUSON-THORN-EMI CHASIS TX 89 · FERGUSON-THORN-EMI CHASIS TX 99 · FERGUSON-THORN-EMI E 14 M 2 · FERGUSON-THORN-EMI MC 09 · FERGUSON-THORN-EMI TX 85 · FERGUSON-THORN-EMI TX 86 · FERGUSON-THORN-EMI TX 89 · GRANADA 14 E 011 · TELEFUNKEN 1400 · TELEFUNKEN PALCOLOR TX · TELEFUNKEN TX 1400
