HR 7557

type ST · family 1NP · 21 kV maximum anode voltage · 90° deflection · 4 windings · 264 g

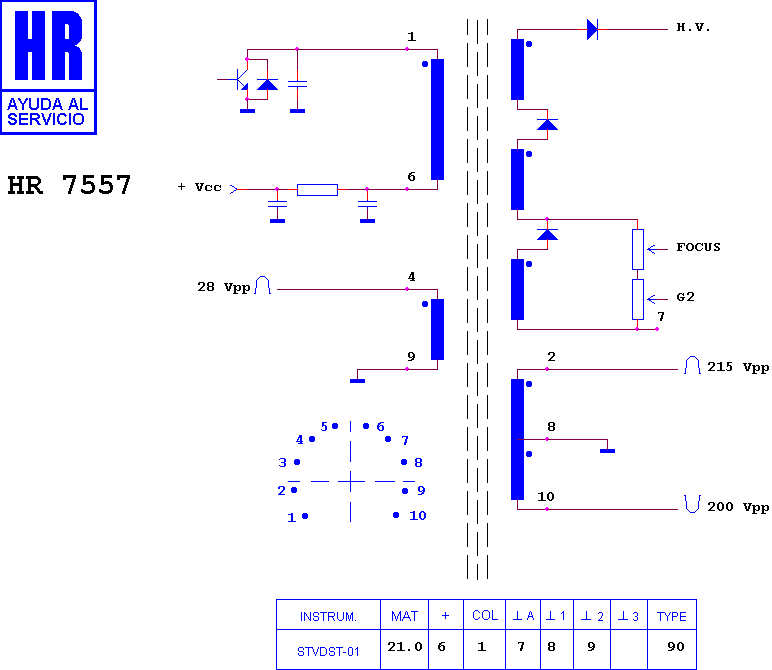

Schematic diagram for HR 7557
schematic

Manufacturer equivalents (1)

2435501

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7538 · HR 7714 · HR 6595 · HR 8426 · HR 8058 · HR 7935 · HR 7203 · HR 8378 · HR 80220 · HR 8661 · HR 7941 · HR 80292

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (3)

GRUNDIG 5¦ GENERACION 14" · GRUNDIG CHASIS CUC 200 · GRUNDIG QUINTA GENERACION 14"
